Endüstriyel görüntü sistemlerinde donanım kalitesi kadar bellenim güvenilirliği de önemlidir.LCD Sürücü Kartı için USB-RTD Yüksek Hızlı ProgramlayıcıRealtek RTD serisi ekran denetleyici IC'lerini programlamak için özel olarak geliştirilmiş olup ürün yazılımı indirme, toplu üretim, hata ayıklama ve saha yükseltmeleri için etkili bir çözüm sağlar.
LCD kontrol kartı üreticileri, OEM ekipman üreticileri ve mühendislik ekipleri için tasarlanan bu programcı, her üretim partisinde ürün yazılımı bütünlüğünü sağlarken programlama süresini önemli ölçüde azaltır. Özelleştirilmiş endüstriyel ekran çözümleri için ideal bir arkadaştır.
Genel amaçlı programlayıcılardan farklı olarak USB-RTD programlayıcı, Realtek RTD ekran denetleyici platformları için optimize edilmiştir ve yazılım geliştirme ve üretim sırasında özelleştirilmiş denetleyici kartlarıyla istikrarlı iletişim sağlar.
İster tek bir prototipin programlanması, ister binlerce kontrol kartının toplu üretimi olsun, LCD Sürücü Kartı için USB-RTD Yüksek Hızlı Programlayıcı, tüm üretim süreci boyunca istikrarlı ve güvenilir performans sunar.
Tipik üretim hattı iş akışları şunları içerir:
- Firmware indirme
- Yazılım doğrulama
- Fonksiyon testi
- Seri üretim programlama
- Firmware sürüm yönetimi
- Toplu tutarlılık doğrulaması
Kararlı iletişim bağlantısı, programlama hatası oranlarını en aza indirir ve operatör müdahalesini önemli ölçüde azaltır.
Optimize edilmiş iletişim mekanizmamız, ürün yazılımı indirme süresini önemli ölçüde azaltır, programlama kararlılığını korurken üretim verimini etkin bir şekilde artırır.
Öncelikle Realtek RTD serisi ekran denetleyici yongalarının ürün yazılımı programlaması için geliştirildi ve özelleştirilmiş LCD sürücü kartlarıyla mükemmel uyumluluk sağladı.

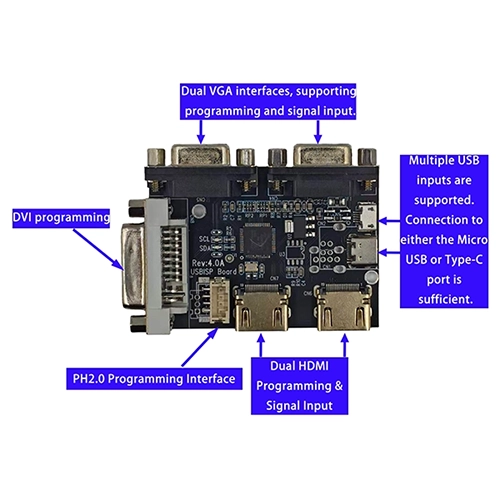

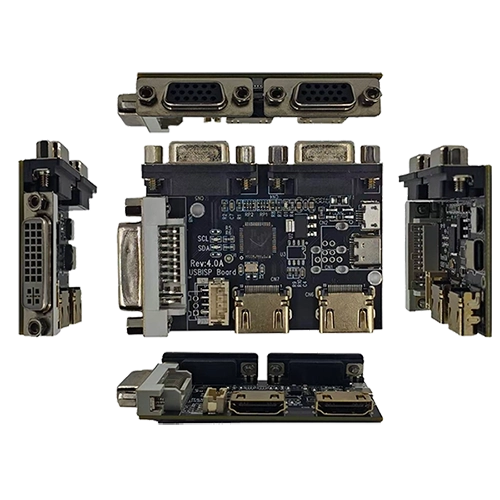

Programlayıcımız, mühendislik geliştirme ve seri üretim ihtiyaçlarını karşılamak için çeşitli bağlantı seçeneklerini destekler. Bunlar arasında çift HDMI programlama ve sinyal girişi, çift VGA arabirimi, DVI programlama arabirimi, USB Type-C arabirimi, Mikro USB arabirimi ve PH2.0 programlama konektörleri bulunur. Bu esnek arayüz tasarımı, mühendislerin programlama ekipmanını değiştirmeye gerek kalmadan farklı kontrol kartı konfigürasyonlarını kolayca yönetmelerine olanak tanır.
Ar-Ge mühendisleri için programlayıcımız kontrol kartı geliştirme aşamasında oldukça verimli bir platform sağlar. Mühendislere özelleştirilmiş ürün yazılımında hata ayıklama, yeni LCD panellerin uyumluluğunu doğrulama, farklı ekran çözünürlüklerini test etme, zamanlama parametrelerini yapılandırma, seri üretim öncesinde ekran işlevlerini doğrulama ve ürün geliştirme sırasında ürün yazılımı yükseltmelerini gerçekleştirme gibi çeşitli görevlerin üstesinden gelmede yardımcı olur. Sonuçta Ar-Ge döngülerini etkili bir şekilde kısaltır ve yeni ürünlerin pazara çıkış süresini hızlandırır.
Güvenilir ürün yazılımı programlaması, endüstriyel ekranların programlama verimliliğini doğrudan belirler. LCD Sürücü Kartı için özel bir USB-RTD Yüksek Hızlı Programlayıcı kullanmak, programlama verimliliğini artırmaya yardımcı olur, RTD çip tabanlı sürücü kartlarıyla mükemmel uyumluluk sağlar, programlama hatalarını en aza indirir, ürün bakımını basitleştirir ve sonuçta müşteri verimliliğini artırır.
USB-RTD Yüksek Hızlı Programlayıcı, geliştirme ve üretim süreçlerinize sorunsuz bir şekilde entegre olan basit bir iş akışını takip eder:
Adım 1: Donanım Bağlantısı
Programlayıcıyı USB kablosuyla bilgisayarınıza bağlayın ve kart tasarımınıza bağlı olarak programlayıcıyı HDMI, VGA, DVI veya PH2.0 arayüzünü kullanarak hedef LCD denetleyici kartına bağlayın.
Adım 2: Yazılım Kurulumu
PC'nizde programlama yazılımını başlatın. Özel LCD paneliniz ve uygulama gereksinimleriniz için hazırlanan donanım yazılımı dosyasını (.bin veya .hex formatında) yükleyin. Yazılım, bağlı RTD denetleyici IC modelini otomatik olarak algılar.
Adım 3: Firmware Programlama
Programlama sürecini başlatın. Programcı, veri bütünlüğünü sağlamak için donanım yazılımını doğrulama kontrolleriyle birlikte RTD denetleyici IC'nin flash belleğine yazar. Tipik programlama süresi şu aralıklardadır:5 ila 15 saniyeÜrün yazılımı boyutuna bağlı olarak kart başına.
Adım 4: Doğrulama ve Doğrulama
Programlamanın ardından sistem, yazılı donanım yazılımını kaynak dosyaya göre otomatik olarak doğrular. Başarılı/başarısız göstergesi başarılı programlamayı onaylar. Arızalı levhalar yeniden işlenmek üzere işaretlenir; böylece kusurlu levhaların üretim hattına ulaşma riski azalır.
Adım 5: Üretim Hattı Entegrasyonu
Seri üretim için programlama istasyonlarına birden fazla programcı yerleştirilebilir. Operatörler kontrol kartlarını sırayla programlayabilir; her kart genellikle bağlantıdan tamamlanmasına kadar 20 saniyeden kısa sürer.
| Yöntem | Kart Başına Programlama Süresi | Kurulum Süresi | Uygunluk: |
| USB-RTD Yüksek Hızlı Programlayıcı | 5-15 saniye | 1 dakikadan az | Mühendislik örnekleri, seri üretim, saha yükseltmeleri |
| Hata ayıklama başlığı aracılığıyla ISP (Sistem İçi Programlama) | 15-30 saniye | 3-5 dakika | Geliştirme aşamasında hata ayıklama |
| Harici Flaş Programcısı | 30-60 saniye | 5-10 dakika | Montaj öncesi flaş programlama |
| Manuel Firmware Kopyalama (SD Kart) | 60-120 saniye | 5-15 dakika | Düşük hacimli, yalnızca bakım gerektiren |
Günde 500 kontrol kartı programlayan bir üretim hattı için USB-RTD Yüksek Hızlı Programlayıcı, ISP yöntemleriyle karşılaştırıldığında yaklaşık 2-4 saatlik programlama süresinden tasarruf sağlar ve günlük üretim kapasitesini doğrudan artırır.
LCD Sürücü Kartı için USB-RTD Yüksek Hızlı Programlayıcı, öncelikle RTD çiplerini temel alan endüstriyel sürücü kartları için tasarlanmıştır ve diğer ekran veya dokunmatik kontrol kartlarıyla uyumlu değildir. Endüstriyel LCD denetleyici kartı üretimi, tıbbi ekran aygıt yazılımı programlaması, özelleştirilmiş monitör üretimi, mühendislik aygıt yazılımı geliştirme, fabrika yazılım yükseltmeleri, üretim hattı programlama istasyonları, ürün bakımı ve satış sonrası servis ve ekran denetleyicisi doğrulama laboratuvarları dahil olmak üzere çeşitli senaryolarda yaygın olarak kullanılır.
| Özellik | Tanım |
| Ürün Tipi | LCD Sürücü Kartı için USB-RTD Yüksek Hızlı Programlayıcı |
| Hedef IC | Realtek RTD Serisi Ekran Denetleyicisi |
| Birincil İşlev | Firmware Programlama ve Yükseltme |
| Programlama Modu | Yüksek Hızlı USB İletişimi |
| Arayüz | HDMI, VGA, DVI, USB Tip-C, Mikro USB, PH2.0 |
| Başvuru | RTD çip tabanlı sürücü kartları |
| Geliştirme Desteği | Firmware Hata Ayıklama ve Doğrulama |
| Üretim Desteği | Toplu Programlama |
C: Özelleştirilmiş LCD sürücü kartlarında kullanılan Realtek RTD serisi ekran denetleyici IC'lerine yönelik ürün yazılımını programlamak ve yükseltmek için tasarlanmıştır.
C: Evet. Mühendislik örnekleri, pilot üretim ve yüksek hacimli üretim için uygundur.
A: Programcı destekliyorHDMI, VGA, DVI, USB Tip-C, Mikro USB ve PH2.0Denetleyici kartı tasarımına bağlı olarak programlama arayüzleri.
C: Evet. Hedef denetleyici kartı tarafından desteklendiğinde ürün yazılımı bakımı, güncellemeleri ve ürün servisi için kullanılabilir.
C: Evet. Farklı donanım yazılımı sürümleri, çeşitli LCD çözünürlüklerine, zamanlama parametrelerine ve uygulama gereksinimlerine uyacak şekilde programlanabilir.
C: Özelleştirilmiş LCD denetleyici kartı çözümlerimizde kullanılan, desteklenen RTD serisi ekran denetleyici IC'leri için tasarlanmıştır. Uyumluluk onayı için lütfen kontrol kartı modelinizle birlikte bizimle iletişime geçin.
C: Evet. Müşteriye özel donanım yazılımı sevkıyattan önce programlanabilir ve doğrulanabilir, böylece kartların anında entegrasyona hazır olması sağlanır.
C: Evet. Mühendislik ekibimiz, proje yaşam döngüsü boyunca ürün yazılımı programlama rehberliği, denetleyici kartı entegrasyon desteği ve teknik yardım sunar.
C: Evet. Birden fazla USB-RTD programlayıcı farklı bilgisayarlara veya yeterli USB bant genişliğine sahip tek bir bilgisayara bağlanabilir. Her programcı bağımsız olarak çalışarak birden fazla kontrol kartının aynı anda paralel programlanmasına olanak tanır; yüksek hacimli üretim hatları için idealdir.
C: Programcı, eksik ürün yazılımı yazma işlemlerini önlemek için koruma mekanizmaları içerir. Kesinti meydana gelirse RTD kontrolör IC'si baştan programlanabilir. Özel bir kurtarma prosedürüne gerek yoktur; yalnızca yeniden bağlanın ve programlama sürecini yeniden başlatın.
RTD çip tabanlı sürücü kartları için güvenilir bir programcı mı arıyorsunuz?
Prototip geliştirmeye, seri üretim programlamaya veya eksiksiz bir ekran çözümüne ihtiyacınız varsa, mühendislik ekibimiz size yardımcı olmaya hazırdır.
Proje gereksinimlerinizi istediğiniz zaman bizimle tartışmaktan çekinmeyin; projenize özel kapsamlı bir çözüm sunacağız.
