LVDS'den TTL'ye Sinyal Dönüşüm Kartı

Endüstriyel LCD paneller gelişmeye devam ettikçe birçok gömülü sistem, farklı ekran arayüzleri arasında güvenilir sinyal dönüşümüne ihtiyaç duyar. SKY-TDM'lerLVDS'den TTL'ye Sinyal Dönüşüm KartıTTL/RGB TFT LCD panellerini LVDS çıkışları aracılığıyla sürmesi gereken mühendisler için profesyonel bir çözüm sağlarken, mükemmel görüntü kalitesini ve sistem kararlılığını korurken genel maliyetleri de azaltır.

Endüstriyel ortamlar için özel olarak tasarlanan bu dönüştürücü kart, zorlu koşullar altında istikrarlı çalışmayı sağlamak için yüksek verimli güç yönetimini, optimize edilmiş PCB düzenini ve endüstriyel sınıf bileşenleri birleştirir. Tüketici sınıfı alternatiflerle karşılaştırıldığında üstün EMC (Elektromanyetik Uyumluluk) performansı, daha düşük EMI (Elektromanyetik Girişim) emisyonları, daha uzun çalışma ömrü ve endüstriyel LCD modülleriyle daha yüksek uyumluluk sunar.

Yeni bir LCD'nin mevcut ekipmana entegre edilmesi veya eski sistemlerin yükseltilmesi olsun, bu kart geliştirme süresini etkili bir şekilde kısaltır ve sistem entegrasyonunu kolaylaştırır.

Uzun Vadeli Endüstriyel Güvenilirlik için Tasarlandı

Standart geliştirme kartlarından farklı olarak bu LVDS'den TTL'ye Sinyal Dönüştürme Kartı, endüstriyel ortamlarda sürekli çalışma için optimize edilmiştir.

Şunları içerir:

- Endüstriyel sınıf PCB tasarımı

- Kararlı LVDS giriş mimarisi

- TTL/RGB 50 pinli LCD çıkışı

- Düşük gürültülü güç kaynağı tasarımı

- Yüksek verimli LED arka ışık sürücüsü

- Ayarlanabilir VCOM voltajı

- Mükemmel EMC performansı

- Düşük güç tüketimi

- Yüksek hızlı sinyal bütünlüğü

- Uzun ömürlü bileşenler

Kompakt mekanik tasarımı, aynı zamanda kurulum alanının sınırlı olduğu gömülü ürünler için de uygun olmasını sağlar.

Temel Özellikler

Endüstriyel Düzeyde Sinyal Kararlılığı

Dikkatlice optimize edilmiş diferansiyel yönlendirme, sinyal bozulmasını en aza indirir ve istikrarlı görüntü aktarımı sağlar.

Mükemmel EMC Performansı

PCB düzeni ve güç tasarımı elektromanyetik paraziti azaltarak endüstriyel ekipmanların sertifikasyonunu kolaylaştırır.

Yüksek Uyumluluk

TTL/RGB 50 pinli arayüzleri kullanan çok çeşitli endüstriyel TFT LCD panelleri destekler.

Verimli Güç Yönetimi

Entegre yüksek verimli güç devresi, ısı üretimini azaltır ve genel güvenilirliği artırır.

Ayarlanabilir VCOM Devresi

Mühendislerin farklı LCD paneller için ekran performansına ince ayar yapmasına olanak tanır.

Kararlı LED Arka Işık Sürücüsü

Mükemmel uzun süreli kararlılıkla tutarlı parlaklık sağlar.

Kolay Sistem Entegrasyonu

Standart konnektörler kurulumu basitleştirir ve ürün geliştirme döngülerini kısaltır.

Tipik Özellikler

TTL FFC 50 PIN T-CON Arayüzü

HRS DF14-20/DF19-20 LVDS Arayüzü

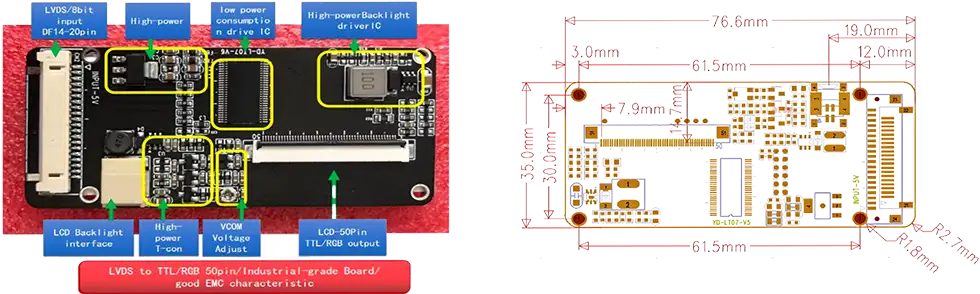

Boyutlar

Uygulamalar

Bu kart endüstriyel uygulamalar için özel olarak tasarlanmıştır ve endüstriyel HMI'lar, endüstriyel ekipmanlar, piyango makineleri ve tıbbi cihazlar gibi zorlu endüstriyel ortamlar için son derece uygundur.

Şu anda bu ürün belirli arayüz sinyallerini desteklemektedir. Farklı arayüz sinyallerine ihtiyacınız varsa, lütfen LCD arayüz özelliklerini belirtin; kartı ihtiyaçlarınızı karşılayacak şekilde yeniden tasarlayacağız.

Bu Kart Ne Zaman Kullanılmalı? Doğrudan LVDS Panel Bağlantısı

Bu Dönüşüm Panosuna Ne Zaman İhtiyacınız Var?

Günümüzde çoğu endüstriyel LCD panel LVDS veya eDP arayüzlerini kullanmaktadır. Ancak birçok eski ekipman tasarımı ve bazı özel ekran modülleri hâlâ TTL/RGB (paralel RGB) sinyallerine ihtiyaç duyuyor. İşte bu panoya ihtiyacınız olduğunda:

Aşağıdaki Durumlarda Bu Kartı Kullanın:

- Sisteminiz LVDS sinyallerinin çıkışını veriyor ancak LCD paneliniz TTL/RGB girişi gerektiriyor

- 50 pinli TTL arayüzüne sahip eski bir ekran paneliniz var

- Bir sistemi yükseltiyorsunuz ancak mevcut bir TTL panelini koruyorsunuz

- LVDS sinyal kaynaklarını kullanarak TTL panellerini test etmeniz veya doğrulamanız gerekir

Aşağıdaki Durumlarda Doğrudan LVDS Bağlantısı Yeterlidir:

- Hem kaynağınız hem de paneliniz LVDS kullanıyor (dönüştürmeye gerek yok)

- Panelinizde eDP veya HDMI girişleri bulunur

- Modern arayüz panelleri ile yeni bir sistem tasarlıyorsunuz

Bu kart, dönüşüm senaryosu için özel olarak tasarlanmıştır; mühendislerin mevcut TTL panellerini daha yeni LVDS donanımlı endüstriyel bilgisayarlar veya yerleşik denetleyicilerle yeniden kullanmasını sağlar.

Mühendislik Avantajları

OEM müşterilerinin LCD entegrasyonu sırasında karşılaştığı gerçek dünyadaki zorlukları çözüyoruz. Çeşitli LVDS çıkış kaynakları ile belirli 50 pinli TTL LCD paneller arasındaki dönüşümü destekleyerek sistemin yeniden tasarlanmasına olan ihtiyacı ortadan kaldırıyoruz. Anakart, genel ürün kararlılığını artırmak için voltaj dalgalanmalarını en aza indiren bağımsız bir güç mimarisine sahiptir; endüstriyel sınıf PCB yönlendirmesi ise EMC performansını önemli ölçüde artırır ve sistem parazitini azaltır. Ayrıca kapsamlı özelleştirme sunuyoruz; Arayüz tanımları, konektör türleri ve montaj deliği konumlarına ilişkin gereksinimlerinizi sağlamanız yeterlidir; biz de ekipmanınıza mükemmel şekilde uyan eksiksiz bir tasarım sunacağız.

Neden ABD'yi Seçmelisiniz?

Bizi seçmeniz, LVDS'den TTL'ye Sinyal Dönüştürme Kartı satın almaktan daha fazlası anlamına gelir; endüstriyel ekran entegrasyonunda deneyimli bir mühendislik ortağıyla ortaklık yapıyorsunuz.

OEM ve ODM özel geliştirme, LCD uyumluluk değerlendirmesi, kablo özelleştirme, ürün yazılımı optimizasyonu, küçük seri prototipleme, seri üretim yetenekleri, sıkı kalite denetimi ve uzun vadeli ürün kullanılabilirliğini içeren kapsamlı, tek elden çözümler sunuyoruz. Hepsi bir arada yaklaşımımız, çoğu zaman birden fazla tedarikçiden kaynak almayla ilişkili gereksiz kalite risklerini ortadan kaldırmaya yardımcı olur.

SSS

S1: Bu LVDS'den TTL'ye Sinyal Dönüştürme Kartıyla hangi LCD paneller uyumludur?

C: Anakart, aynı pin çıkışı tanımına sahip 50 pinli TTL/RGB LCD paneller için kapsamlı desteğe sahiptir.

S2: Konektör özelleştirilebilir mi?

C: Evet. Konektör tipi, pin ataması, kablo uzunluğu ve arayüz tanımı tamamen özelleştirilebilir.

S3: Yönetim kurulu farklı çözünürlükleri destekliyor mu?

C: Evet. Farklı LCD çözünürlüklerine ve zamanlama gereksinimlerine göre uyarlanmış ilgili ürün yazılımı ve donanım yapılandırmalarını sağlıyoruz.

S4: Bu ürün endüstriyel ortamlara uygun mu?

C: Kesinlikle. Endüstriyel sınıf bileşenlerle tasarlanan ve EMC (Elektromanyetik Uyumluluk) performansı için optimize edilen bu kart, sürekli ve kararlı çalışma için üretilmiştir.

S5: Eşleşen LVDS kabloları sağlayabilir misiniz?

C: Evet. LVDS kabloları, arka ışık kabloları, güç kabloları ve özel donanımlar dahil olmak üzere eksiksiz kablo düzenekleri sunuyoruz.

S6: Teknik destek sağlıyor musunuz?

C: Evet. Mühendislik ekibimiz LCD uyumluluk değerlendirmesi, arayüz hata ayıklaması ve sistem entegrasyonu konularında size yardımcı olmaya hazırdır.

S7: Tipik teslim süresi nedir?

C: Standart modellerin teslim süresi genellikle 2 ila 3 haftadır. Özelleştirilmiş projelerde teslim süresi tasarımın karmaşıklığına bağlıdır.

S8: Örnek değerlendirme mevcut mu?

C: Evet. Seri üretim öncesinde mühendislik doğrulaması için numune siparişlerini şiddetle tavsiye ediyoruz.

S9: Uzun vadeli tedarik garantileri sunuyor musunuz?

C: Evet. Endüstriyel projeler için uzun ürün yaşam döngülerini destekliyoruz ve mümkün olduğunda uzun vadeli tedarik planlaması sağlıyoruz.

S10: Bu kart hem tek kanallı hem de çift kanallı LVDS girişini destekleyebilir mi?

C: Standart sürüm, tek kanallı LVDS girişini (8 bit) destekler. Çift kanallı LVDS giriş gereksinimleri için, kart tasarımını özel LCD panel zamanlamasına ve konektör özelliklerine göre özelleştirebiliriz. Değerlendirme için lütfen panel model numaranızı veya arayüz tanımınızı belirtin.
