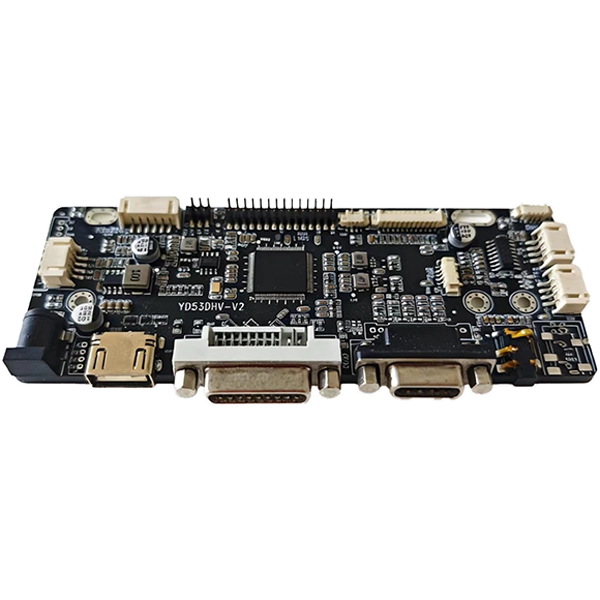

HDMI ve VGA ve DVI'dan LVDS Endüstriyel LCD Denetleyici Kartına

Birçok endüstriyel ekran projesi, standart PC video çıkışlarının (HDMI, VGA veya DVI) endüstriyel TFT LCD panellerini çalıştıran LVDS sinyallerine dönüştürülmesini gerektirir. Çoklu arayüz kartları DP, Type-C ve eDP'yi desteklerken çoğu fabrika ekipmanı (PLC'ler, endüstriyel PC'ler ve eski kontrolörler) birincil çıkış olarak hâlâ HDMI, VGA veya DVI kullanıyor.

SKY-TDMHDMI ve VGA ve DVI'dan LVDS Endüstriyel LCD Denetleyici Kartınabu spesifik ihtiyacı karşılıyor. Endüstriyel bilgisayarlarda bulunan en yaygın üç video kaynağını kabul eder ve DP-HDMI adaptörlerine veya Tip-C dönüştürme kablolarına ihtiyaç duymadan LVDS panellerini çalıştırır; maliyetten tasarruf sağlar ve sinyal zincirindeki olası arıza noktalarını azaltır.

Bu kartı, HMI paneli yükseltmeleri, CNC makine ekranı değiştirmeleri ve standart video çıkışlarının LVDS endüstriyel panellerine bağlanması gereken tıbbi araba ekranı entegrasyonu için ekipman üreticilerine sağladık. Halihazırda HDMI, VGA veya DVI kaynakları ve LVDS panelleri kullanan müşteriler için bu kart, kullanılmayan DP, Type-C veya eDP özellikleri için ödeme yapmadan basit bir çözüm sunar.

Temel Özellikler

1. Endüstriyel PC'ler için Üç Standart Giriş

- HDMI, modern endüstriyel PC'leri ve gömülü sistemleri destekler

- VGA, eski denetleyicilere ve eski donanımlara bağlanır

- DVI, endüstriyel iş istasyonları için dijital sinyal yolu sağlar

- DP veya Type-C desteği olmaması, standart uygulamalar için daha düşük maliyet anlamına gelir

2. LVDS Panel Sürüşü Optimize Edildi

- Tek/çift kanallı LVDS çıkışlarını destekler1920×1080 @ 60Hz

- 6 bit, 8 bit ve 10 bit LVDS panelleriyle uyumlu

- Çeşitli LCD modelleri için panel voltajı seçilebilir (3,3V/5V/12V)

- Panele özel gereksinimler için ayarlanabilir zamanlama parametreleri

3. Endüstriyel Sınıf Sinyal Bütünlüğü

- Düşük EMI tasarımı yakındaki ekipmanlarla paraziti azaltır

- 12V veya 24V endüstriyel güç sistemleri için geniş DC girişi (8-25V)

- PWM parlaklık kontrolüne sahip entegre arka ışık sürücüsü

- Fabrika güç dalgalanmalarında stabil görüntü çıkışı

4. OEM'ler için Basitleştirilmiş Entegrasyon

- Standart JST 2x15 LVDS çıkış konektörü, ortak panel kablolarıyla eşleşir

- Kompakt PCB boyutu çoğu endüstriyel ekran muhafazasına uyar

- Tek kartlı çözüm, harici dönüştürücü kutularını ortadan kaldırır

- Çok yıllı ekipman üretimi için uzun vadeli yaşam döngüsü tedariki

Arayüzler ve Boyutlar

JST 2x15 Pin LVDS Çıkış Arayüzü

6 Pimli 2,0 mm Arka Işık Arayüzü

Tipik Uygulamalar

HDMI, VGA ve DVI'dan LVDS'ye Endüstriyel LCD Denetleyici Kartımız öncelikle endüstriyel uygulamalar için tasarlanmıştır ve olağanüstü stabilite sunar. Endüstriyel otomasyon HMI panelleri, CNC makine operatörü terminalleri, tıbbi teşhis ve hasta izleme ekipmanları, endüstriyel panel PC'ler ve yerleşik kontrolörler, açık çerçeveli dokunmatik monitörler, self servis kiosklar ve etkileşimli terminaller, perakende POS sistemleri, araç içi ulaşım ekranları ve akıllı fabrika üretim ekipmanları dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadırlar.

Bu Kart Ne Zaman Seçilmeli? Çoklu Arayüz Kartı Karşılaştırması

Hangi Kontrol Kartı Projenize Uygun?

SKY-TDM iki adet endüstriyel LCD kontrol kartı sunmaktadır. İşte nasıl seçeceğiniz:

Aşağıdaki durumlarda Bu Kartı (HDMI/VGA/DVI - LVDS) seçin:

- Video kaynaklarınız yalnızca HDMI, VGA veya DVI'dır (DP/Type-C gerekmez)

- LCD paneliniz LVDS arayüzünü kullanıyor (eDP paneli yok)

- Standart endüstriyel uygulamalar için maliyeti optimize edilmiş bir çözüme ihtiyacınız var

- DP Alt Modu, Type-C veya eDP özellikleri için ödeme yapmaktan kaçınmak istiyorsanız

- Halihazırda HDMI/VGA/DVI çıkışlarına sahip mevcut ekipmanı yükseltiyorsunuz

Aşağıdaki durumlarda Çoklu Arayüz Kartını (HDMI/DP/VGA/Tip-C'den LVDS/eDP'ye) seçin:

- Sisteminiz DisplayPort veya USB Type-C video kaynaklarını içerir

- eDP panel desteğine ihtiyacınız var

- Birden fazla video girişi gereksinimi olan yeni bir platform geliştiriyorsunuz

- Uygulamanız 4K çözünürlük desteği gerektiriyor

- Geleceğe hazır olmak için maksimum arayüz esnekliğine ihtiyacınız var

Standart PC çıkışları ve LVDS panelleri ile endüstriyel otomasyon, tıbbi ve kiosk uygulamalarının çoğu için bu kart, işlevsellik ve maliyet arasında optimum dengeyi sağlar.

Neden SKY-TDM'yi Seçmelisiniz?

✔ Endüstriyel Düzeyde Güvenilirlik

Zorlu endüstriyel ortamlarda istikrarlı, uzun süreli çalışmayı sağlamak için birinci sınıf elektronik bileşenlerle üretilmiştir.

✔ Tek Noktadan Görüntüleme Ekosistemi

Tüm ekran aksamınız için tek kaynaktan tedarik olanağı sağlayan LCD paneller, dokunmatik ekranlar, denetleyici kartları, optik bağlama ve özel ekran kabloları sağlıyoruz.

✔ Kapsamlı OEM ve ODM Özelleştirmesi

Ekibimiz özelleştirme ihtiyaçlarınızı tam olarak destekler. Ürünün fiziksel görünümünü, arayüzlerini, sinyal kablolarını ve güç giriş/çıkışını özel gereksinimlerinize göre uyarlayabiliriz.

✔ Uzun Vadeli İstikrarlı Tedarik

Sıkı Malzeme Listesi (BOM) yönetimi, çok yıllı üretim desteği gerektiren endüstriyel cihazlar için hayati önem taşıyan bileşenlerin ani eskimesini önler.

✔ Özel Mühendislik Desteği

Ekibimiz, prototip doğrulama aşamasından seri üretime kadar sizinle birlikte takip edecek, test sorunlarını sürekli takip edecek ve teknik çözümler sunacaktır.

Kalite Güvencesi

Tüm HDMI, VGA ve DVI - LVDS Endüstriyel LCD Denetleyici Kartlarımız standartlaştırılmış denetim süreçlerinden ve kapsamlı bir dizi sıkı test prosedürlerinden geçer. %100 tam işlevsel doğrulama, sinyal bütünlüğü ve çıkış kararlılığı testi, sürekli yanma testi (talep üzerine sağlanır), güç kaynağı kararlılığı döngü testleri ve eksiksiz arayüz iletişim doğrulaması gerçekleştiriyoruz. Bu adımlar, sevkiyattan önce her ürünün kullanılabilirliğini ve bütünlüğünü sağlar. Sıkı kalite taramamız, son kullanıcı uygulamalarında endüstriyel ekipman OEM'leri için saha arızası riskini en aza indirir.

SSS

S1: Bu kart ile SKY-TDM'nin çoklu arayüz kartı arasındaki temel fark nedir?

C: Bu kart, endüstriyel PC'lerde ve eski denetleyicilerde bulunan en yaygın üç arayüz olan LVDS çıkışlı HDMI, VGA ve DVI girişlerine odaklanır. DP, Type-C ve eDP'nin gerekli olmadığı standart uygulamalar için maliyeti optimize edilmiş bir çözüm sunar.

S2: Bu kart 1920×1080'den yüksek çözünürlükleri destekleyebilir mi?

C: Bu kart, endüstriyel LVDS panelleri için optimize edilmiştir.1920×1080 @ 60Hz. eDP panelli 4K veya daha yüksek çözünürlüklü uygulamalar için eDP çıkışlarını destekleyen çoklu arayüz kartımızı öneriyoruz.

S3: Bu kartı hem 12V hem de 24V güç kaynaklarıyla kullanabilir miyim?

C: Evet. Kart geniş bir DC giriş aralığını destekler8V ila 25Vfabrika otomasyonunda ve tıbbi ekipmanlarda yaygın olarak bulunan 12V ve 24V endüstriyel güç sistemleriyle uyumlu olmasını sağlar.

S4: LCD panelimin uyumlu olup olmadığını nasıl anlarım?

C: Lütfen LCD panel model numaranızı belirtin. Mühendislik ekibimiz LVDS pin eşlemesini, panel voltajını, zamanlama parametrelerini ve çözünürlük uyumluluğunu doğrulayacaktır. Ayrıca eşleşen LVDS kabloları da sağlayabiliriz.

S5: Bu kart dirençli ve kapasitif dokunmatik ekranlarla uyumlu mu?

C: Evet. USB, I²C veya UART aracılığıyla hem PCAP hem de dirençli dokunmatik ekranlar için dokunmatik arayüz entegrasyonunu destekliyoruz. Kart, eksiksiz bir ekran çözümünün parçası olarak dokunmatik kontrol cihazınızla eşleştirilebilir.

S6: HDMI ve VGA ile DVI'dan LVDS Endüstriyel LCD Denetleyici Kartına kadar tipik yaşam döngüsü nedir?

C: Bu kart, 8-15 yıllık üretim desteği gerektiren endüstriyel ekipmanlar için uzun vadeli bileşen tedariki ile tasarlanmıştır. Ani bileşenlerin eskimesini önlemek için sıkı BOM kontrolü sağlıyoruz.

S7: Panelle eşleşen ürün yazılımı sağlıyor musunuz?

C: Evet. Ürün yazılımını özel LCD panel zamanlamanız, çözünürlüğünüz ve çalışma parametreleriniz için özelleştiriyoruz. Bu, ekran panelinizle tak ve çalıştır entegrasyonunu sağlar.

Bize Ulaşın

Gömülü ekran projeniz için güvenilir endüstriyel LCD denetleyici anakartları mı tedarik ediyorsunuz?

İster standart HDMI/VGA/DVI'dan LVDS'ye sürücü kartlarına ister tamamen özelleştirilmiş ekran düzeneklerine ihtiyacınız olsun, SKY-TDM'nin mühendislik ekibi projenizi ilk konseptten seri üretime kadar destekler.

Lütfen sorunuzda aşağıdaki ayrıntıları belirtin:

• Tam LCD panel model numarası

• Ekran boyutu ve yerel çözünürlük

• Gerekli video giriş arayüzleri

• Çalışma voltajı özellikleri

• Dokunmatik ekran türü (varsa)

• Uygulama ve işletim ortamını hedefleyin

• Tahmini yıllık sipariş miktarı

• Ayrıntılı özelleştirme gereksinimleri

Mühendislerimiz spesifikasyonlarınızı değerlendirecek, eşleşen donanım önerilerini, teknik çizimleri ve rekabetçi fiyat tekliflerini 24 saat içinde sunacaktır.
