Endüstriyel ekipman için bir ekran denetleyicisi seçmek, video sinyallerini dönüştürmekten daha fazlasını gerektirir. Uzun vadeli kararlılık, farklı LCD panellerle uyumluluk, esnek özelleştirme ve güvenilir teknik destek de aynı derecede önemlidir. SKY-TDMHDMI'dan TTL Arayüzü AD KartınaEndüstriyel TFT LCD'ler için güvenilir bir ekran kontrol çözümü arayan OEM üreticileri için özel olarak geliştirilmiştir.
Endüstriyel düzeyde bir mimari etrafında tasarlanan bu denetleyici, standart HDMI sinyallerini TTL/RGB çıkışına dönüştürerek modern yerleşik sistemlerin çok çeşitli TFT LCD panelleri çalıştırmasına olanak tanır. Kart, farklı FPC konfigürasyonları, ayarlanabilir panel besleme voltajları, entegre LED arka ışık kontrolü ve özelleştirilebilir zamanlama parametreleri dahil olmak üzere çeşitli TTL arayüzlerini destekler; bu da onu hem standart hem de özelleştirilmiş LCD modülleri için uygun hale getirir.
Tüketici ekran kontrol kartlarından farklı olarak bu çözüm, zorlu endüstriyel ortamlarda sürekli çalışma için tasarlanmıştır. Kararlı güç yönetimi, optimize edilmiş sinyal bütünlüğü ve dikkatle tasarlanmış PCB yönlendirmesi, EMI'yi en aza indirir ve elektriksel açıdan gürültülü uygulamalarda bile güvenilir görüntü aktarımı sağlar.
Ekipman üreticileri için geliştirme esnekliği de aynı derecede önemlidir. SKY-TDM, müşteri gereksinimlerine göre ürün yazılımı özelleştirmesi, ekran parametre ayarı, kablo tasarımı, konektör değişiklikleri, OSD özelleştirmesi, logo yapılandırması ve ekran optimizasyonu sağlar. İster 5 inçlik bir el terminali ister daha büyük bir endüstriyel operatör paneli entegre edin, mühendisler ürün geliştirmeyi hızlandırırken donanımın yeniden tasarımını azaltabilirler.
SKY-TDM'nin endüstriyel LCD çözümlerindeki deneyimiyle desteklenen müşteriler, panel seçiminden üretime kadar kapsamlı mühendislik desteği alarak endüstriyel projeler için uyumluluk, uzun ürün yaşam döngüleri ve istikrarlı tedarik sağlar.
- Saf Endüstriyel Sınıf Kararlılık:Optimize edilmiş güç yönetimi ve anti-EMI devre tasarımı, endüstriyel çevresel müdahalelere karşı direnç göstererek ekran bozulması veya sinyal kesintisi olmadan 7/24 sürekli kararlı çalışmayı destekler.

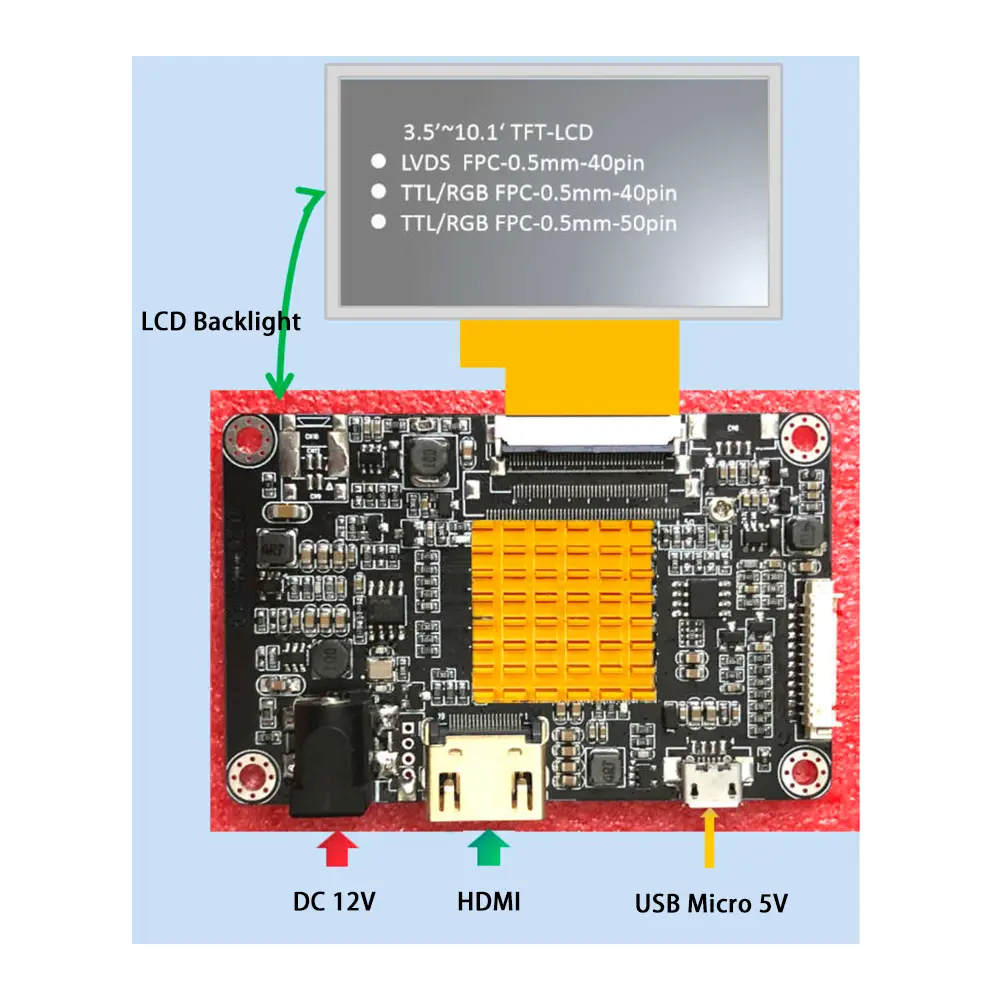

- Tak ve Çalıştır HDMI-TTL Dönüşümü:Modern HDMI sinyal kaynakları ile geleneksel TTL/RGB TFT ekranları arasında köprü kurar ve ana akım endüstriyel kontrol ana bilgisayarları, gömülü sistemler ve PC cihazlarıyla uyumludur.
- Çift Voltaj Ayarlanabilir Tasarım:Serbestçe değiştirilebilen 3,3V/5V panel çıkış voltajı, ek adaptör modülleri olmadan farklı TFT LCD panel özelliklerine uyum sağlar.
- Entegre Arka Işık Sürücüsü:Yerleşik profesyonel LED arka ışık kontrol devresi parlaklık ayarını destekleyerek harici arka ışık sürücü modüllerine olan ihtiyacı ortadan kaldırır ve sistem kablolamasını basitleştirir.
- Ultra Kompakt Gömülü Düzen:Minyatürleştirilmiş PCB yapısı, alanı sınırlı olan gömülü ekipmanlar için özel olarak tasarlanmıştır ve müşteri muhafazalarının alan kullanımını en üst düzeye çıkarır.
- Tam Özelleştirme Esnekliği:Özel proje gereksinimlerine uyacak şekilde kişiselleştirilmiş ürün yazılımı ayarlamayı, önyükleme logosu değiştirmeyi, OSD menü ayarlamasını ve ekran parametresi kalibrasyonunu destekler.
Bu HDMI - TTL Arayüzü AD Kartı, kompakt form faktörleri ve yüksek güvenilirlik gerektiren çeşitli endüstrilerdeki gömülü ekran senaryolarında yaygın olarak kullanılır. Anahtar uygulama alanları şunları içerir:
- Endüstriyel HMI ve PLC'ler için kompakt kontrol panelleri
- Taşınabilir tıbbi teşhis ve test cihazları
- Bina otomasyonu ve güvenlik izleme ekran modülleri
- Minyatür akıllı kontrol cihazları ve el tipi endüstriyel terminaller
Öncelikle küçük ölçekli ekipmanlar için tasarlanmış olup, mükemmel HDMI'dan TTL'ye ekran çözümü olarak hizmet eder.

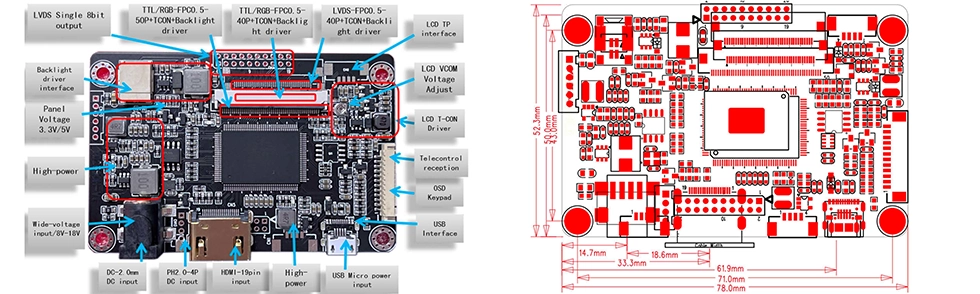

| Özellik | Şartname |
| Video Girişi | HDMI |
| LCD Çıkışı | TTL/RGB/LVDS |
| Panel Gerilimi | 3.3/5V |
| Arka Işık Kontrolü | Entegre LED Sürücüsü |
| Güç Kaynağı | Geniş DC Girişi 8~18V |
| OSD | Harici Tuş Takımı Destekleniyor |
| Firmware | Özelleştirilebilir |
| Çalışma Sıcaklığı | -20°C ila 80°C |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | SIFIRLAMA | 6 | YANINDA OLMAK |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITER |
| 29 | AVDD | 30 | GND |
| 31 | NEDEN OLMUŞ- | 32 | NEDEN OLMUŞ- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | NEDEN OLMUŞ- | 4 | NEDEN OLMUŞ- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD'ler | 8 | MOD |
| 9 | Almanya | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Sol/Sağ | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | SIFIRLAMA |
| 45 | NC | 46 | VCOM |
| 47 | DİTHB | 48 | GND |
| 49 | NC | 50 | NC |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | Almanya |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Sabitle | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | AÇIK/KAPALI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Donanımdan yazılıma kadar tüm süreç özelleştirmesini destekleyerek, kişiselleştirilmiş ekran entegrasyonu zorluklarını çözmek için endüstriyel ekipman üreticileri için hedefe yönelik mühendislik özelleştirmeleri sağlıyoruz:
- Ekran Parametresi Özelleştirmesi:Özel LCD zamanlama parametreleri, çözünürlük uyarlaması ve ekran kare hızı optimizasyonu.
- Kişiselleştirilmiş Kullanıcı Arayüzü Arayüzü:Özel önyükleme logoları, başlangıç animasyonları ve OSD (Ekran Üstü Gösterim) menü değişiklikleri.
- Güç ve Arka Işık Optimizasyonu:Arka ışık parlaklık eğrisi ayarı ve açılış sırası optimizasyonu.
- Arayüz ve Kablo Eşleştirme:TTL/RGB sinyal kabloları ve FPC konnektörleri için özel eşleştirme.
- Ayrıcalıklı Markalama ve Yazılım:PCB serigrafi logo baskısı, özel etiket ambalajı ve özel ürün yazılımı geliştirme.
- Mekanik Yapı Uyarlaması:Mekanik yapı uyarlaması ve özel montaj deliği konumları.
C: Kart, çok çeşitli TTL/RGB TFT LCD panelleri destekler. Mühendislik ekibimiz, ürün yazılımını özel LCD modelinize göre yapılandırabilir.
C: Evet. Zamanlama parametrelerini, çözünürlüğü, önyükleme logolarını, ekran yönünü ve OSD (Ekran Üstü Gösterim) ayarlarını kapsayan özelleştirilmiş ürün yazılımı hizmetleri sağlıyoruz.
C: Evet. Sistem entegrasyonunu önemli ölçüde kolaylaştıran entegre bir LED arka ışık sürücüsüne sahiptir.
C: Kesinlikle. İstikrarlı güç yönetimi ve güvenilir sinyal iletimi özelliklerine sahip, uzun süreli endüstriyel operasyon için özel olarak tasarlanmıştır.
C: Evet. Çeşitli boyut ve çözünürlükteki TFT LCD'ler için ürün yazılımı özelleştirmesini destekliyoruz.
C: Evet. Müşterilere HDMI kabloları, LVDS kabloları, FPC şeritleri ve özel kablo demetleri sağlayabiliriz.
C: Evet. Özel etiketleme, özel PCB serigrafi markalamalar, özelleştirilmiş paketleme ve özel ürün yazılımı hizmetleri sunuyoruz.
C: Endüstriyel otomasyon, tıbbi ekipman, laboratuvar cihazları, ulaşım, gömülü sistemler, kiosklar ve akıllı kontrol cihazlarında yaygın olarak kullanılmaktadır.
