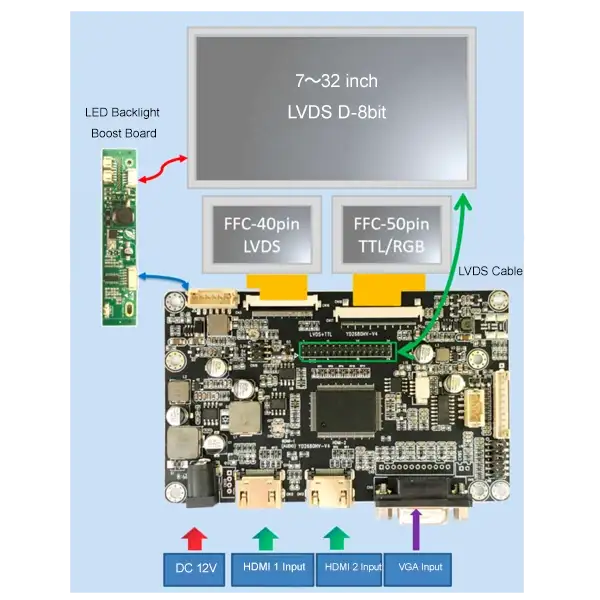

Modern endüstriyel ekipmanlar esnek ekran arayüzleri, mükemmel görüntü kalitesi ve uzun ürün yaşam döngüleri gerektirir. Bizim2-HDMI'dan LVDS TTL Arayüzü AD KartınaHDMI sinyal kaynaklarını endüstriyel TFT LCD panellere bağlaması gereken OEM ekipman üreticileri için özel olarak geliştirilmiştir.
Destekçift HDMI video girişikontrol panosu, dijital sinyalleri LVDS veya TTL arayüzlerine dönüştürerek, onu birden fazla üreticinin geniş bir LCD panel yelpazesine uygun hale getirir. İster mevcut bir ekranı yükseltiyor olun ister yeni bir yerleşik sistem geliştiriyor olun, bu denetleyici anakartı güvenilir ve uygun maliyetli bir çözüm sunar.
Tüketici ekran kartlarının aksine, istikrarlı performans, mükemmel EMC özellikleri ve uzun vadeli bileşen kullanılabilirliği ile sürekli endüstriyel çalışma için optimize edilmiştir.
Çift HDMI Girişi:İki HDMI sinyal kaynağı arasında geçişi destekleyerek sistem esnekliğini önemli ölçüde artırır.
Çift LVDS ve TTL Çıkışı:Hem LVDS hem de RGB TTL (Paralel RGB) LCD panelleri destekleyerek donanımın yeniden tasarım maliyetlerini etkili bir şekilde azaltır.
Kapsamlı LCD Uyumluluğu:7 ila 32 inç arası endüstriyel TFT LCD panellerle uyumludur (belirli panel özelliklerine göre özelleştirilebilir).
Üstün Görüntü Kalitesi:HD görüntü işleme, düşük sinyal girişimi, istikrarlı renk performansı ve hızlı tepki sürelerine sahiptir.
Endüstriyel Sınıf Tasarım:Zorlu endüstriyel ortamlar ve sürekli, uzun süreli çalışma için tasarlanmıştır.
Esnek Ürün Yazılımı Yapılandırması:LCD çözünürlüğü, zamanlama parametreleri, arayüz tanımları ve özel müşteri gereksinimlerine dayalı olarak özelleştirilmiş ürün yazılımı geliştirmeyi destekler.
Endüstriyel otomasyon, tıbbi cihazlar, self servis kiosklar, dijital tabelalar ve gömülü ekranlar için ideal olan bu kart, bu endüstrilerin zorlu standartlarını kusursuz bir şekilde karşılar.
Zorlu endüstriyel ortamlara dayanacak şekilde tasarlanan bu kart, gelişmiş sinyal ve voltaj korumasına sahiptir. Sinyal parazitini ve ekran kararsızlığını etkili bir şekilde ortadan kaldırarak en karmaşık koşullarda bile kusursuz performans sağlar.
Yalnızca elektronik bileşenler sağlayan denetleyici anakartı tedarikçilerinin aksine, kendisini tam ekran entegrasyon hizmetleri sağlamaya adamış profesyonel bir dokunmatik ekran üreticisiyiz. Temel Yeteneklerimiz şunları içerir:
İdeal endüstriyel sınıf LCD'nin seçilmesine, kapasitif veya dirençli dokunmatik ekranların özelleştirilmesine, LCD kontrol kartlarının yapılandırılmasına, LCD modüller için optik bağlantı sağlanmasına, kapak camının özelleştirilmesine ve uygun LCD arayüz kablo düzeneklerinin tedarik edilmesine yardımcı oluyoruz. Bu, kaynak bulma karmaşıklığınızı önemli ölçüde azaltır ve ürün geliştirme döngünüzü etkili bir şekilde kısaltır.
LCD çözünürlük yapılandırması, LVDS pin eşlemesi, TTL zamanlama ayarları, donanım yazılımı optimizasyonu, arka ışık ve parlaklık kontrolü, OSD menü dilleri, başlangıç logosu özelleştirmesi, kablo pin tanımları, konektör tipi özelleştirmesi ve mekanik montaj yapısı gereksinimleri dahil olmak üzere kapsamlı özelleştirme seçenekleri sunuyoruz. OEM ve ODM projelerinde müşterilerimizle işbirliği yapmaya büyük ilgi duyuyoruz.
Profesyonel bir dokunmatik ekran fabrikası olarak sıkı kalite yönetimini üretim sürecimizin her adımına entegre ediyoruz. Üretim sistemi sertifikalarımız şunları içerir:ISO 9001Kalite Yönetim Sistemi,ISO 13485Tıbbi Cihaz Kalite Yönetim Sistemi veIATF 16949Otomotiv Kalite Yönetim Sistemi. Her kontrol panosu, istikrarlı çalışmayı ve müşterilerimizin ekran panelleriyle mükemmel uyumluluğu sağlamak için sevkıyattan önce sıkı fonksiyonel testlere tabi tutulur.
| Özellik | Fayda |
| Çift HDMI Girişi | Esnek video kaynağı seçimi |
| LVDS ve TTL Çıkışları | Birden fazla LCD arayüz tipini destekler |
| Endüstriyel Bileşenler | Uzun servis ömrü |
| Kararlı Sinyal İşleme | Minimum parazitle net görüntü |
| Ürün Yazılımı Özelleştirmesi | Farklı LCD panellerle eşleşir |
| Kompakt PCB Tasarımı | Gömülü ekipmanlara kolay entegrasyon |
| Uzun Vadeli Tedarik | Endüstriyel yaşam döngüsü yönetimi için ideal |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | VCC(3,3/5V) | 2 | VCC(3,3/5V) |
| 3 | VCC(3,3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | SIFIRLAMA | 6 | YANINDA OLMAK |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITER |
| 29 | AVDD | 30 | GND |
| 31 | NEDEN OLMUŞ- | 32 | NEDEN OLMUŞ- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Sabitle | Sinyal | Sabitle | Sinyal |
| 1 | LED+ | 2 | LED+ |
| 3 | NEDEN OLMUŞ- | 4 | NEDEN OLMUŞ- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3,3/5V) | 8 | MOD |
| 9 | Almanya | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | Sol/Sağ | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | SIFIRLAMA |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Sabitle | Sinyal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | AÇIK/KAPALI |
| 5 | 5V/12V(Tip) |
| 6 | 5V/12V(Tip) |
Birçok endüstriyel proje, LCD panel, dokunmatik ekran, kablolar, donanım yazılımı ve denetleyici kartı arasındaki uyumluluk sorunları nedeniyle başarısız oluyor. Aşağıdaki hizmetleri sunarak bu risklerin ortadan kaldırılmasına yardımcı oluyoruz:
- Eksiksiz ekran eşleştirme çözümleri
- LCD zamanlama yapılandırması
- Arayüz doğrulaması
- Dokunma uyumluluk testi
- Uzun vadeli ürün bulunabilirliği
- Proje yaşam döngüsünüz boyunca mühendislik desteği
Bu kapsamlı hizmetler, ürün gereksinimlerinizi tam olarak karşılamak üzere tasarlanmıştır. Müşteriler, bileşenleri ayrı ayrı tedarik etmek yerine tamamen doğrulanmış bir ekran çözümüne sahip oluyor. Bu sadece değerli mühendislik ve Ar-Ge zamanından tasarruf etmekle kalmaz, aynı zamanda geliştirme risklerini de önemli ölçüde azaltır.
C: Bu 2-HDMI - LVDS TTL Arayüzü AD Kartı, LVDS veya TTL arayüzlerine sahip çok çeşitli endüstriyel TFT LCD panelleri destekleyecek şekilde yapılandırılabilir. Uyumluluk doğrulaması için lütfen özel LCD model numaranızı belirtin.
C: Evet. LCD çözünürlüğünüze, zamanlama parametrelerinize, arayüz tanımınıza ve özel uygulama gereksinimlerinize göre özelleştirilmiş ürün yazılımı sağlıyoruz.
C: Evet. OEM projeleri için önyükleme logolarının, çoklu dil ayarlarının, OSD işlevlerinin ve çeşitli ekran parametrelerinin özelleştirilmesini destekliyoruz.
C: Evet. Kart, zorlu ortamlarda uzun süreli, sürekli çalışma için özel olarak üretilmiş endüstriyel sınıf bileşenlerle tasarlanmıştır.
C: Kesinlikle. LCD paneli, dokunmatik ekranı, denetleyici kartını, kabloları, optik bağlantıyı ve mekanik entegrasyonu içeren tek elden eksiksiz bir çözüm sağlayabiliriz.
C: Evet. Mühendislik ekibimiz LCD eşleştirme, ürün yazılımı geliştirme, arayüz yapılandırması ve proje entegrasyonu konularında yardımcı olur.
Bir sonraki projeniz için güvenilir bir HDMI - LVDS/TTL LCD denetleyici kartı mı arıyorsunuz?
Mühendislik ekibimiz, uygulamanıza özel olarak uyarlanmış eksiksiz bir ekran çözümü sunarak en uygun denetleyici kartını hızlı bir şekilde eşleştirmenize ve ürün yazılımını yapılandırmanıza yardımcı olacaktır. Endüstriyel sınıf LCD panelleri, dokunmatik ekranları, denetleyici kartlarını, optik birleştirmeyi ve OEM mühendislik desteğini tek bir tedarik zincirine entegre ederek, müşterilerimizin geliştirme döngülerini kısaltmasına, entegrasyon risklerini azaltmasına ve pazara çıkış süresini hızlandırmasına yardımcı olmaya kendimizi adadık.
