Modern endüstriyel ekipmanlar, operatörlere net, istikrarlı ve gerçek zamanlı bilgiler sağlamak için büyük ölçüde yüksek performanslı görüntüleme sistemlerine güvenmektedir. Ancak farklı LCD paneller sıklıkla farklı iletişim arayüzleri kullanır ve bu durum ekipman yükseltmeleri, sistem entegrasyonu ve ekran değiştirme projeleri sırasında uyumluluk sorunları yaratır. BirLVDS'den TTL'ye Sinyal Dönüşüm KartıLVDS sinyallerini TTL/RGB çıkış sinyallerine dönüştürerek etkili bir çözüm sunarak mühendislerin gelişmiş kontrol sistemlerini mevcut TTL tabanlı TFT LCD panellere bağlamasına olanak tanır.
Bu makalede, LVDS'den TTL'ye Sinyal Dönüştürme Kartının nasıl çalıştığı, endüstriyel uygulamalar için neden önemli olduğu, hangi zorlukları çözdüğü ve üreticilerin güvenilir bir dönüştürme çözümünü nasıl seçebilecekleri açıklanmaktadır. Profesyonel endüstriyel ekran deneyimine sahip SKY-TDM, istikrarlı çalışma, uzun hizmet ömrü ve esnek entegrasyon için tasarlanmış özelleştirilmiş dönüştürme kartları sağlar.
| Bölüm | Ana Konu | Amaç |
|---|---|---|
| Ekran Arayüzü Temelleri | LVDS ve TTL teknolojilerini anlama | Mühendislerin uyumluluk gereksinimlerini belirlemelerine yardımcı olun |
| Dönüşüm Teknolojisi | Sinyal işleme ve iletim yöntemleri | Dönüşümün sistem bağlantısını nasıl iyileştirdiğini açıklayın |
| Endüstriyel Faydalar | Güvenilirlik, esneklik ve maliyet azaltma | Pratik mühendislik zorluklarını çözün |
| Seçim Kılavuzu | Önemli teknik faktörler | Daha iyi satın alma kararlarını destekleyin |
Endüstriyel görüntüleme sistemlerinde ana kontrolör ile LCD panel arasındaki iletişim uyumluluğu ürün performansını etkileyen en önemli faktörlerden biridir. Farklı nesil ekran teknolojisi farklı sinyal standartları kullanabilir. Birçok modern endüstriyel bilgisayar ve yerleşik denetleyici LVDS çıkışları sağlarken, mevcut bazı TFT LCD paneller hâlâ TTL/RGB girişlerine ihtiyaç duyuyor.
LVDS (Alçak Gerilim Diferansiyel Sinyalleme), azaltılmış elektromanyetik girişimle yüksek hızlı veri iletimi sağladığından endüstriyel ekranlarda yaygın olarak kullanılır. Görüntü verilerini diferansiyel sinyaller aracılığıyla ileterek uzun süre boyunca kararlı çalışma gerektiren uygulamalar için uygun hale getirir.
TTL (Transistör-Transistör Mantığı) ekran arayüzleri paralel RGB veri iletimini kullanır. TTL teknolojisi LVDS ile karşılaştırıldığında daha eski olmasına rağmen birçok endüstriyel LCD modülü, basit yapıları ve belirli ekran denetleyicileriyle uyumluluğu nedeniyle TTL arayüzlerini kullanmaya devam ediyor.
Bu iki arayüz teknolojisi arasındaki fark, ortak bir mühendislik sorunu yaratır: tüm görüntü sistemini yeniden tasarlamadan bir LVDS sinyal kaynağının bir TTL LCD panele nasıl bağlanacağı. LVDS'den TTL'ye Sinyal Dönüşüm Kartının önemli bir bileşen haline geldiği yer burasıdır.

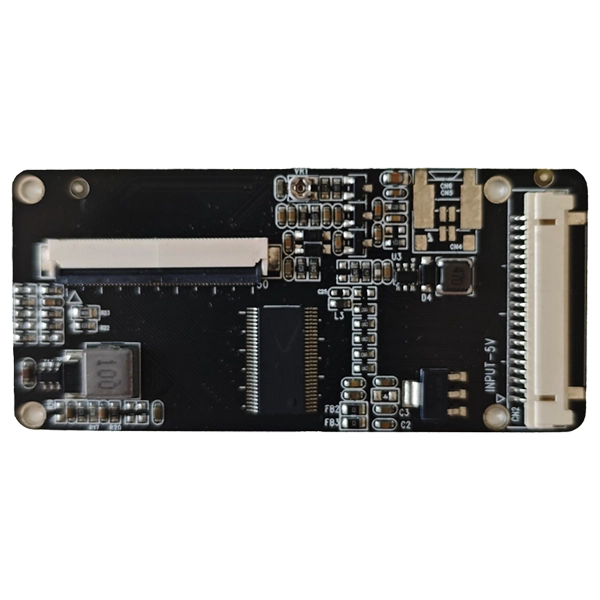

LVDS'den TTL'ye Sinyal Dönüştürme Kartı, LVDS çıkış kaynağı ile TTL giriş ekran paneli arasında bir ara arayüz cihazı olarak çalışır. Kart, yüksek hızlı diferansiyel LVDS sinyallerini alır, verileri dahili bir dönüştürme devresi aracılığıyla işler ve LCD panelle uyumlu paralel TTL/RGB sinyallerini çıkarır.
Dönüştürme süreci genellikle birkaç önemli aşamayı içerir:
| İşleme Aşaması | İşlev |
|---|---|
| LVDS Sinyal Alımı | Ana bilgisayar denetleyicisinden veya endüstriyel bilgisayardan diferansiyel görüntü sinyallerini alır. |
| Sinyal Kod Çözme | LVDS serileştirilmiş verilerini paralel RGB ekran verilerine dönüştürür. |
| Zamanlama Ayarı | Saat, senkronizasyon ve veri sinyalleri dahil olmak üzere LCD zamanlama gereksinimlerini karşılar. |
| TTL Çıkış İletimi | Dönüştürülen RGB sinyallerini TTL uyumlu TFT LCD panellere gönderir. |
Düzgün tasarlanmış bir dönüştürme panosu, süreç boyunca sinyal bütünlüğünü korumalıdır. Kötü dönüştürme tasarımı, görüntünün titremesi, yanlış renkler, kararsız ekran çıkışı veya tam iletişim arızası gibi sorunlara neden olabilir.
SKY-TDM, kararlı iletim, optimize edilmiş devre tasarımı ve çeşitli TFT LCD uygulamalarıyla uyumluluğa odaklanan LVDS'den TTL'ye Sinyal Dönüştürme Kartları da dahil olmak üzere endüstriyel ekran çözümleri geliştirmektedir.
Birçok ekipman üreticisi mevcut ürünlerini yükseltirken veya üretimi durdurulan LCD modüllerini değiştirirken zorluklarla karşılaşmaktadır. Donanım sisteminin tamamen yeniden tasarlanması, önemli mühendislik kaynakları gerektirebilir ve geliştirme maliyetlerini artırabilir.
LVDS'den TTL'ye Sinyal Dönüştürme Kartı şu yaygın sorunların çözülmesine yardımcı olur:
OEM üreticileri, tıbbi ekipman üreticileri, otomasyon şirketleri ve gömülü sistem geliştiricileri için arayüz dönüştürme teknolojisi, güvenilir ekran performansını korurken ürün yaşam döngülerini uzatmak için pratik bir yöntem sağlar.
| Özellik | Mühendislik Avantajı |
|---|---|
| Endüstriyel PCB Tasarımı | Uzun süreli çalışma için dayanıklılığı ve stabiliteyi artırır. |
| Yüksek Sinyal Bütünlüğü | Görüntü bozulmasını ve iletim hatalarını azaltır. |
| EMC Optimizasyonu | Endüstriyel ortamlarda elektromanyetik paraziti en aza indirir. |
| Esnek Arayüz Desteği | Farklı LCD panel gereksinimlerini destekler. |
| Özel Geliştirme Yeteneği | Konektörlerin, ürün yazılımının ve elektrik parametrelerinin ayarlanmasına olanak tanır. |
Endüstriyel ortamlar genellikle ekran bileşenlerinin sıcaklık değişiklikleri, elektriksel gürültü ve mekanik titreşim altında sürekli çalışmasını gerektirir. Bu nedenle dönüşüm kartlarının temel tüketici gereksinimlerinin ötesinde tasarlanması gerekir.
SKY-TDM, farklı LCD arayüzleri, çözünürlükler, konektör konfigürasyonları ve uygulama gereksinimleri için özelleştirme seçenekleriyle endüstriyel sınıf ekran çözümlerine odaklanır.
Güvenilir ekran iletişim çözümlerine olan talep farklı sektörlerde artmaya devam ediyor. Ekipman üreticileri ürünlerini yükselttikçe, modern kontrolörleri mevcut LCD modüllere bağlama ihtiyacı giderek daha önemli hale geliyor. LVDS'den TTL'ye Sinyal Dönüştürme Kartı, birçok endüstriyel ekran uygulaması için gereken esnekliği sağlar.
Aşağıdaki endüstriler genellikle bu teknolojiden yararlanmaktadır:
| Uygulama Alanı | Görüntü Gereksinimleri | LVDS'nin TTL Dönüşüm Kuruluna Rolü |
|---|---|---|
| Endüstriyel Otomasyon Ekipmanları | Kararlı ekran çıkışı, uzun çalışma saatleri, yüksek güvenilirlik | Endüstriyel kontrol cihazlarını TTL tabanlı operatör ekranlarına bağlar |
| Tıbbi Ekipman | Net görüntü kalitesi ve tutarlı performans | Tüm sistem tasarımını değiştirmeden ekran yükseltmelerini destekler |
| Ulaşım Sistemleri | Titreşime ve çevresel müdahalelere karşı direnç | Kontrol üniteleri ve ekranlar arasında güvenilir iletişimi sürdürür |
| Gömülü Sistemler | Kompakt tasarım ve esnek entegrasyon | Farklı donanım platformları arasında arayüz uyumluluğu sağlar |
| Self Servis Terminalleri | Sürekli çalışma ve kullanıcı dostu arayüzler | Verimli ekran değişimi ve bakımına olanak tanır |
Ekipman üreticileri için ekran değişimi her zaman yeni bir LCD panel seçmek kadar basit değildir. Farklı panellerin farklı sinyal formatları, pin tanımları, zamanlama parametreleri ve voltaj gereksinimleri olabilir. Dönüşüm panosu farklı teknolojiler arasında bir köprü görevi görerek mühendislerin gereksiz yeniden tasarım çalışmalarından kaçınmasına yardımcı olur.
Örneğin endüstriyel otomasyon projelerinde, seçilen TFT ekran TTL girişi gerektirirken bir kontrolör zaten LVDS çıkışı sağlayabilir. Mühendisler, denetleyici donanımını değiştirmek yerine, uyumluluğu hızlı ve verimli bir şekilde sağlamak için bir LVDS'yi TTL Sinyal Dönüştürme Kartına entegre edebilirler.
Doğru dönüşüm kartını seçmek, teknik özelliklerin dikkatli bir şekilde değerlendirilmesini gerektirir. Uygun bir çözüm yalnızca sinyalleri dönüştürmekle kalmamalı, aynı zamanda uzun vadeli güvenilirliği ve tüm ekran sistemiyle uyumluluğu da sağlamalıdır.
Satın almadan önce aşağıdaki faktörler dikkate alınmalıdır:
| Seçim Faktörü | Önemli Hususlar |
|---|---|
| LCD Panel Uyumluluğu | Desteklenen LCD modelini, çözünürlüğü, arayüz tipini ve sinyal formatını onaylayın. |
| Giriş Sinyali Türü | LVDS kanal yapılandırmasını, voltaj seviyesini ve iletim gereksinimlerini kontrol edin. |
| Çıkış Arayüzü | TTL/RGB çıkışının LCD panel konnektör tanımıyla eşleştiğinden emin olun. |
| Güç Gereksinimleri | Çalışma voltajı ve güç tüketimi özelliklerini doğrulayın. |
| Çevre Koşulları | Sıcaklık aralığını, titreşim direncini ve uygulama ortamını göz önünde bulundurun. |
| Özelleştirme Desteği | Donanım ve yazılım parametrelerini uyarlayabilen tedarikçileri seçin. |
Sistem entegrasyonu sırasında yaygın olarak yapılan bir hata, yalnızca konnektör görünümüne göre bir dönüşüm kartı seçmektir. İki ekran benzer konektörler kullanabilir ancak tamamen farklı elektriksel özelliklere sahip olabilir. Yanlış eşleştirme, dengesiz görüntülere, anormal renklere veya donanım hasarına yol açabilir.
SKY-TDM gibi profesyonel tedarikçiler, müşterilerin ekran özelliklerine ve proje gereksinimlerine göre uygun dönüştürme çözümlerini belirlemelerine yardımcı olmak için teknik destek sağlar.
Bir görüntüleme sistemini tasarlarken veya yükseltirken mühendisler, denetleyiciyi doğrudan uyumlu bir LCD panele mi bağlayacaklarını yoksa bir sinyal dönüştürme çözümü mü kullanacaklarını düşünebilirler. Farklılıkları anlamak üreticilerin daha iyi kararlar almasına yardımcı olur.
| Karşılaştırma Öğesi | Doğrudan LCD Bağlantısı | LVDS'den TTL'ye Sinyal Dönüşüm Kartı |
|---|---|---|
| Donanım Esnekliği | Eşleşen arayüz türleriyle sınırlıdır | Farklı arayüzler arasındaki bağlantıyı destekler |
| Ürün Yükseltmesi | Denetleyicinin değiştirilmesi gerekebilir | Mevcut donanımın çalışmaya devam etmesine izin verir |
| Geliştirme Maliyeti | Yeniden tasarım gerektiğinde daha yüksek | Daha düşük çünkü mevcut sistemler yeniden kullanılabiliyor |
| Mühendislik Süresi | Daha uzun geliştirme döngüsü | Daha hızlı entegrasyon süreci |
| Uygulama Aralığı | Yeni eşleştirme sistemlerine uygun | Yükseltmeler ve özelleştirilmiş projeler için ideal |
Tamamen uyumlu bileşenlere sahip yeni ürünler için doğrudan bağlantı uygun bir seçenek olabilir. Ancak ekipman yükseltmeleri, değiştirme projeleri ve özelleştirilmiş endüstriyel uygulamalar için LVDS'den TTL'ye Sinyal Dönüştürme Kartı daha fazla esneklik sunar.
Bu teknoloji, üreticilerin ekran performansını artırırken veya ekipmanın servis ömrünü uzatırken mevcut ürün yapılarını korumaları gerektiğinde özellikle değerlidir.
LVDS'den TTL'ye Sinyal Dönüşüm Kartı, LVDS ekran sinyallerini TTL/RGB sinyallerine dönüştüren elektronik bir arayüz cihazıdır. LVDS çıkış kontrolörlerinin TTL uyumlu LCD panellerle iletişim kurmasını sağlar.
Endüstriyel ekipmanlar sıklıkla farklı nesil ekran teknolojilerini kullanır. Dönüştürme kartları, denetleyiciler ve LCD paneller arasındaki uyumluluk sorunlarını çözerek yeniden tasarım gereksinimlerini azaltır ve sistem esnekliğini artırır.
Hayır. Farklı LCD panellerin farklı çözünürlükleri, zamanlama parametreleri, konektör tanımları ve elektrik gereksinimleri vardır. Uygun bir dönüştürme kartı, belirli ekran modeli ve sistem özelliklerine uygun olmalıdır.
Yanlış eşleştirme ekranın titremesine, eksik renklere, anormal görüntü gösterimine, dengesiz çalışmaya veya bağlı bileşenlerde olası hasara neden olabilir. Kurulumdan önce uygun teknik doğrulama şarttır.
Evet. SKY-TDM, arayüz konfigürasyonu, LCD uyumluluğu ve uygulamaya özel ayarlar da dahil olmak üzere müşteri gereksinimlerine göre özelleştirilmiş endüstriyel ekran çözümlerini destekler.
Bu teknoloji, endüstriyel otomasyon, tıbbi ekipman, taşıma sistemleri, gömülü cihazlar, kontrol panelleri ve güvenilir ekran entegrasyonu gerektiren diğer uygulamalarda yaygın olarak kullanılmaktadır.
LVDS'den TTL'ye Sinyal Dönüştürme Kartı, modern endüstriyel sistemlerdeki ekran uyumluluğu sorunlarını çözmede önemli bir rol oynar. LVDS sinyallerini TTL çıkışlarına dönüştürerek üreticilerin farklı nesil donanımları birbirine bağlamasına, ürün yükseltmelerini basitleştirmesine, geliştirme maliyetlerini azaltmasına ve sistem esnekliğini artırmasına olanak tanır.
Endüstriyel ekipmanlar üzerinde çalışan mühendisler için doğru dönüştürme çözümünün seçilmesi, LCD özelliklerinin, sinyal uyumluluğunun, çalışma ortamının ve özelleştirme gereksinimlerinin dikkatli bir şekilde değerlendirilmesini gerektirir. Güvenilir bir dönüştürme kartı istikrarlı iletim, güçlü uyumluluk ve uzun vadeli performans sağlamalıdır.
SKY-TDMendüstriyel ekran çözümlerinde uzmanlaşmıştır ve farklı uygulama gereksinimleri için tasarlanmış güvenilir LVDS - TTL Sinyal Dönüşüm Kartı ürünleri sağlar. Profesyonel teknik deneyimi ve özelleştirilmiş destek yetenekleriyle SKY-TDM, müşterilerin verimli ve istikrarlı ekran entegrasyonu elde etmelerine yardımcı olur.
Endüstriyel ekran projeniz için güvenilir bir LVDS'den TTL'ye Sinyal Dönüşüm Kartı çözümü arıyorsanız, SKY-TDM profesyonel yardım ve özelleştirilmiş seçenekler sağlayabilir. Lütfenbize Ulaşıngereksinimlerinizi tartışmak ve uygulamanız için doğru ekran dönüştürme çözümünü bulmak için bugün.
