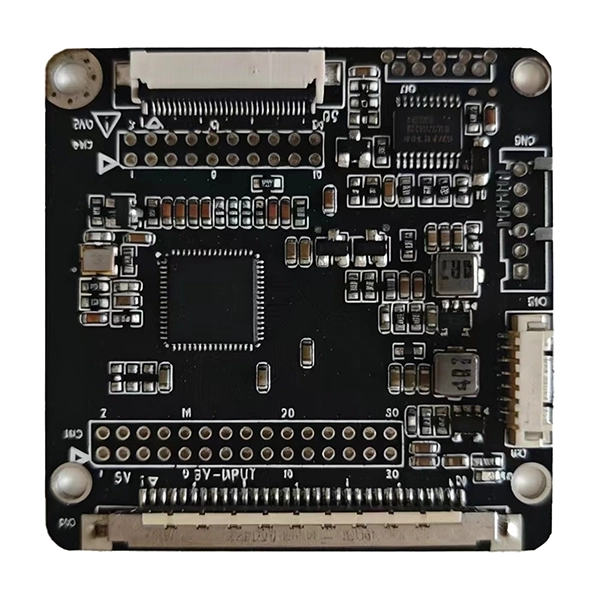

Endüstriyel LCD Ekranlar için LVDS'den EDP'ye Dönüştürücü Kartı

Birçok endüstriyel cihaz güvenilir LVDS grafik denetleyicilerini kullanmaya devam ederken, daha yeni LCD paneller giderek daha fazla Gömülü DisplayPort (eDP) arayüzünü benimsiyor. Kontrol platformunun tamamının değiştirilmesi genellikle pahalı ve zaman alıcıdır.Endüstriyel LCD Ekranlar için LVDS'den EDP'ye Dönüştürücü KartıSKY-TDM, standart LVDS video sinyallerini eDP çıkışına dönüştürerek etkili bir geçiş çözümü sağlayarak OEM üreticilerinin mevcut donanım mimarilerini yeniden tasarlamadan modern LCD panelleri entegre etmelerine olanak tanır.

Endüstriyel uygulamalar için özel olarak tasarlanan bu kompakt dönüştürücü kart, otomasyon ekipmanları, tıbbi cihazlar, taşıma sistemleri, gömülü bilgisayarlar ve akıllı terminaller için istikrarlı sinyal iletimi, mükemmel uyumluluk ve uzun vadeli güvenilirlik sunar.

Denetleyicinizi Değiştirmeden Mevcut Donanımı Modernleştirin

Birçok endüstriyel ürün 10-15 yıl kullanımda kalıyor, LCD teknolojisi ise çok daha hızlı gelişiyor. LVDS panelleri azaldıkça ve eDP ekranlar endüstri standardı haline geldikçe üreticiler artan kaynak bulma zorluklarıyla karşı karşıya kalıyor.

SKY-TDM'nin dönüştürücü kartı, tümleşik platformun tamamını yeniden tasarlamak yerine, mevcut LVDS denetleyiciniz ile en yeni eDP LCD modülleri arasında akıllı bir arayüz köprüsü görevi görür.

Bu yaklaşım mühendislik maliyetlerini önemli ölçüde azaltır, geliştirme döngülerini kısaltır ve mevcut donanım yatırımınızı korur.

Endüstriyel ekipmanın yükseltilmesi veya mevcut bir işlemci platformu etrafında yeni bir ürün tasarlanması olsun, bu dönüştürücü kart güvenilir ve ölçeklenebilir bir ekran çözümü sağlar.

Endüstriyel Güvenilirlik için Tasarlandı

Endüstriyel ortamlar bir dönüştürücü karttan basit sinyal dönüşümünden çok daha fazlasını talep eder. Uzun süreli güvenilir çalışmayı sağlamak için her dönüştürücü kartı, endüstriyel sınıf elektronik bileşenlerle üretilmiştir ve optimize edilmiş bir PCB (Baskılı Devre Kartı) düzenine sahiptir.

Mühendislikte Öne Çıkanlar:

- Kararlı LVDS diferansiyel sinyal alımı

- Yüksek hızlı eDP sinyal çıkış iletimi

- Optimize edilmiş empedans eşleşmesi

- Düşük EMI (Elektromanyetik Girişim) tasarımı

- Güvenilir güç sıralaması

- Endüstriyel sınıf sıcaklık dereceli bileşenler

- Kompakt PCB tasarımı (Yalnızca 50 × 50 mm ölçülerinde)

- Düşük güç tüketimi

- Mükemmel uzun vadeli stabilite

Bu özellikler, sürekli çalışma sırasında üstün görüntü kalitesinin korunmasına yardımcı olurken ekran titremesi, sinyal kaybı veya senkronizasyon anormallikleri gibi sorunları en aza indirir.

Esnek LCD Uyumluluğu

Farklı LCD üreticileri genellikle farklı zamanlama parametrelerine, konektör pin çıkışlarına ve başlatma gereksinimlerine sahiptir. Yalnızca sabit standart çözümler sunmak yerine, özelleştirilmiş LCD uyumluluğu için profesyonel mühendislik desteği sağlamak amacıyla müşterilerimizle yakın işbirliği içinde çalışıyoruz.

Desteklenen özelleştirme hizmetleri şunları içerir: çözünürlük yapılandırması, LCD zamanlama optimizasyonu, eDP panel parametre ayarı, EDID (Genişletilmiş Ekran Tanımlama Verileri) programlama, ürün yazılımı özelleştirmesi, arka ışık kontrolü optimizasyonu, konektör uyarlaması, kablo özelleştirmesi ve mekanik entegrasyon yardımı.

Bu yüksek düzeyde esneklik, OEM müşterilerinin çeşitli panel üreticilerinin ekranlarını minimum donanım yeniden tasarım maliyetiyle kolayca entegre etmelerine olanak tanır.

Tipik Uygulama Senaryoları

Endüstriyel LCD Ekranlar için LVDS'den EDP'ye Dönüştürücü Kartı, endüstriyel otomasyon HMI'ları, CNC makine arayüzleri, gömülü endüstriyel PC'ler, tıbbi teşhis ekipmanları, laboratuvar cihazları, demiryolu kontrol sistemleri, dijital tabela kontrolörleri, self-servis kiosklar, akıllı üretim ekipmanları, akıllı ulaşım sistemleri, endüstriyel görüş sistemleri ve taşınabilir test ekipmanları dahil olmak üzere çeşitli alanlara geniş ölçüde entegre edilmiştir.

Kompakt ayak izi, onu özellikle kurulum alanının sınırlı olduğu uygulamalar için uygun kılar.

Teknik Özellikler

FI-XB30S LVDS Giriş Arayüzü

JST 2x15 Pin LVDS Giriş Arayüzü

FFC-30Pin-0.5mm Pitch eDP Çıkış Arayüzü

JST 2x10 Pin eDP Çıkış Arayüzü

CVILUX 6 Pimli 2,0 mm Arka Işık Arayüzü

Boyutlar

Neden LVDS'den eDP LCD Panellere Yükseltmelisiniz?

Görüntü endüstrisi sürekli olarak LVDS'den eDP (Gömülü DisplayPort) arayüzlerine geçiş yapıyor. OEM üreticilerinin geçiş yapmasının nedeni budur:

Daha Yüksek Bant Genişliği:eDP, LVDS'ye kıyasla daha yüksek çözünürlükleri ve yenileme hızlarını destekleyerek LVDS'nin kaldıramayacağı 4K ve yüksek kare hızlı görüntülere olanak tanır.

Daha Az Kablo:eDP, LVDS'den daha az sinyal hattı kullanarak dahili kablo yönlendirme karmaşıklığını azaltır ve EMI performansını artırır.

Daha Düşük Güç Tüketimi:eDP daha düşük voltajlarda çalışır ve güç tasarrufu özellikleri içerir; bu da onu pille çalışan ve enerji tasarruflu ekipmanlar için ideal kılar.

Daha İyi Görüntü Kalitesi:eDP, daha yüksek renk derinliklerini ve panelin kendi kendini yenilemesi ve değişken yenileme hızları gibi gelişmiş görüntü işleme özelliklerini destekler.

Gelecekteki Panel Kullanılabilirliği:LCD üreticileri LVDS panellerini giderek eDP lehine kullanımdan kaldırıyor. Artık yükseltme, üretimden kaldırılan LVDS modellerine bağlı kalmaksızın uzun vadeli panel tedariği sağlıyor.

Basitleştirilmiş Entegrasyon:eDP, standart konektörler ve daha basit kablolama kullanarak montaj süresini ve olası bağlantı hatalarını azaltır.

Endüstriyel ekipman üreticileri için dönüştürücü kartımız aracılığıyla eDP panellerine geçiş, mevcut denetleyicileri değiştirmeden modern ekran teknolojisine pratik bir yol sağlar.

Yaygın Geçiş Senaryoları

Senaryo 1: eDP Panel Yükseltmesi ile Eski Denetleyici

Mevcut denetleyiciniz mükemmel çalışıyor ancak yalnızca LVDS çıkışı veriyor. Orijinal LVDS paneli üretilmiyor ve yalnızca eDP değişimleri mevcut. Dönüştürücü kartımızı LVDS denetleyicisi ile yeni eDP paneli arasına takın; ana denetleyicide donanım yazılımı değişikliği gerekmez.

Senaryo 2: Mevcut İşlemci Platformuyla Yeni Ürün Geliştirme

İşlemci platformunuz LVDS çıkışını destekler ancak yeni ürününüz için ideal LCD panel eDP'yi kullanır. Ana kartın tamamını yeniden tasarlamak yerine, arayüz boşluğunu kapatmak ve pazara çıkış süresini hızlandırmak için dönüştürücü kartımızı kullanın.

Senaryo 3: Çok Kaynaklı Panel Tedariği

Tedarik zinciri riskini azaltmak için, bazıları LVDS, diğerleri eDP sunan birden fazla LCD panel tedarikçisini nitelendirmeniz gerekir. Dönüştürücü kartımızla, her iki arayüz panelini de esnek bir şekilde tedarik ederken tek bir kontrolör çıkışında (LVDS) standartlaştırabilirsiniz.

Senaryo 4: Konuşlandırılmış Ekipmanın Sahada Yükseltilmesi

Kurulu ekipman tabanınız, tedarik edilmesi zorlaşan LVDS panellerini kullanıyor. Dönüştürücü kartımız, servis ekiplerinin saha bakımı sırasında arızalı LVDS panellerini mevcut eDP panelleriyle değiştirmesine olanak tanır ve maliyetli denetleyici yükseltmeleri olmadan ekipman ömrünü uzatır.

Neden bizi seçmelisiniz?

Doğru tedarikçiyi seçmek, doğru donanımı seçmek kadar önemlidir. Sadece standart kartlar gönderen distribütörlerin aksine SKY-TDM, projeniz boyunca eksiksiz bir mühendislik işbirliği sağlar.

Temel Avantajlarımız

- Profesyonel Dokunmatik Ekran Üreticisi

- Endüstriyel Ekran Entegrasyonu Konusunda Kapsamlı Deneyim

- Özelleştirilmiş Firmware Geliştirme

- Özel Kablo Tasarım Hizmetleri

- LCD Uyumluluk Testi

- ISO 9001Kalite Yönetim Sistemi Belgelendirmesi

- ISO 13485Tıbbi Cihaz Kalite Yönetim Sistemi Belgelendirmesi

- IATF 16949Otomotiv Kalite Yönetim Sistemi Belgelendirmesi

- Hızlı Prototipleme

- İstikrarlı Uzun Vadeli Tedarik

- Üretim Öncesi ve Sonrası Kapsamlı Teknik Destek

Mühendislik ekibimiz, geliştirme risklerini azaltmak ve ürünün pazara çıkış süresini hızlandırmak için OEM müşterileriyle yakın işbirliği içinde çalışır.

SSS

S1: Endüstriyel LCD Ekranlar için LVDS - EDP Dönüştürücü Kartı herhangi bir eDP LCD panelini destekleyebilir mi?

C: Endüstriyel eDP LCD'lerin çoğu, ürün yazılımı yapılandırmasından sonra desteklenebilir. Uyumluluk değerlendirmesi için LCD model numaranızı vermenizi öneririz.

S2: Firmware özelleştirmesi mevcut mu?

C: Evet. Zamanlama parametreleri, çözünürlük, EDID bilgileri ve başlatma sıralarının tümü özelleştirilebilir.

S3: Eşleşen kabloları temin edebilir misiniz?

C: Kesinlikle. Özel LVDS kabloları, eDP kabloları, FFC/FPC kabloları ve komple kablo demetleri üretiyoruz.

S4: Eski bir LVDS ekranından geçişe yardımcı olabilir misiniz?

C: Evet. Bu, bu dönüştürücü kartı için en yaygın uygulamalardan biridir. Uyumlu yedek LCD'ler önerebilir ve dönüştürücüyü buna göre yapılandırabiliriz.

S5: Dönüştürücü sürekli endüstriyel çalışmaya uygun mu?

C: Evet. Kart, uzun vadeli, sürekli çalışmaya yönelik endüstriyel sınıf bileşenler kullanılarak tasarlanmıştır.

S6: Küçük prototip siparişlerini destekliyor musunuz?

C: Evet. Seri üretimden önce mühendislik örnekleri mevcuttur.

S7: Ürünün kullanılabilirliği ne kadar sürer?

C: Endüstriyel projeler genellikle uzun ürün yaşam döngüleri gerektirir. OEM müşterileri için uzun vadeli tedarik ve yaşam döngüsü yönetimini destekliyoruz.

S8: Kart hem tek kanallı hem de çift kanallı LVDS girişini destekliyor mu?

C: Evet. Kart, hem tek kanallı (1 şeritli) hem de çift kanallı (2 şeritli) LVDS giriş yapılandırmalarını destekler. Uygun yapılandırma, özel denetleyicinize ve panel gereksinimlerinize göre ürün yazılımının özelleştirilmesi sırasında ayarlanır.

S9: Bu dönüştürücü kartının desteklediği maksimum çözünürlük nedir?

A: Yönetim kurulu şuna kadar olan çözünürlükleri destekler:1920×1080 @ 60Hztek kanallı LVDS girişi için ve2560×1440 @ 60Hzpanel özelliklerine ve kablo kalitesine bağlı olarak çift kanallı LVDS girişi için. Daha yüksek çözünürlüklü paneller için lütfen uyumluluk değerlendirmesi için mühendislik ekibimizle iletişime geçin.
