Günümüzde endüstriyel ekipmanlar için kapasitif dokunmatik paneller seçerken ana odak noktası genellikle ekran boyutu, temas noktaları, kapak camı ve optik laminasyondur. Ancak önemli bir teknik özellik göz ardı edilmemelidir: dokunmatik sinyal arayüzü.
Endüstriyel kapasitif dokunmatik paneller için USB ve I²C arasındaki gerçek fark nedir? Ve daha da önemlisi projeniz için doğru arayüzü nasıl seçmelisiniz?
OEM ve ODM müşterileri için seçim büyük ölçüde ana sisteme, denetleyici mimarisine, yazılım ortamına ve mekanik tasarıma bağlıdır.
SKY-TDM, endüstriyel HMI'lar, tıbbi cihazlar, gömülü sistemler, akıllı terminaller ve otomasyon uygulamaları için USB, I²C ve diğer arayüz seçeneklerini destekleyen özelleştirilmiş kapasitif dokunmatik paneller sunar.
Dokunmatik verileri USB iletişim protokolünü kullanarak ana sisteme iletir. USB en yaygın çevresel arayüzlerden biri olduğundan endüstriyel PC'lere, Windows/Linux/Android platformlarına, self servis kiosklara, ticari ekranlara ve gömülü bilgisayarlara bağlanmak için ideal bir seçimdir.
USB'nin en büyük avantajı rahatlığıdır. Geliştirme ekipleri, ana PCB üzerinde özel iletişim devreleri tasarlamaya gerek kalmadan dokunmatik paneli ana sisteme kolayca bağlayabilir ve bu da ürün geliştirme süresini büyük ölçüde azaltır.
I²C, gömülü sistemlerde yaygın olarak kullanılan bir seri iletişim arayüzüdür.
I²C dokunmatik paneller, I²C veri yolu aracılığıyla mikro denetleyiciler veya işlemcilerle doğrudan iletişim kurar; bu da onları özel donanım tasarımları için ideal kılar.
Örneğin endüstriyel bir projede halihazırda bir ana kontrol paneli bulunuyorsa genellikle dokunmatik kontrol ünitesinin işlemciye I²C üzerinden bağlanması tercih edilir. Bu durumda I²C, yalnızca harici bir çevre birimi değil, donanım mimarisinin ayrılmaz bir parçası olarak hareket eder.
| Özellik | USB Dokunmatik Panel | IIC Dokunmatik Panel |
| Entegrasyon yöntemi | Harici çevre birimi | Gömülü iletişim |
| Endüstriyel PC | Harika | Daha az kullanışlı |
| Gömülü MCU | Olası | Harika |
| İşletim sistemi uyumluluğu | Genel olarak uygun | Sistem entegrasyonu gerektirir |
| Gelişim | Birçok PC tabanlı proje için daha hızlı | Donanım/ürün yazılımı geliştirmesi gerektirir |
| PCB entegrasyonu | Daha az doğrudan | Son derece entegre |
| Kablo uygulaması | Daha esnek | Kısa bağlantılara daha uygun |
| Donanım özelleştirme | İyi | Harika |
| Tipik kullanım | HMI, kiosk, PC tabanlı terminal | Gömülü HMI, özel ekipman |

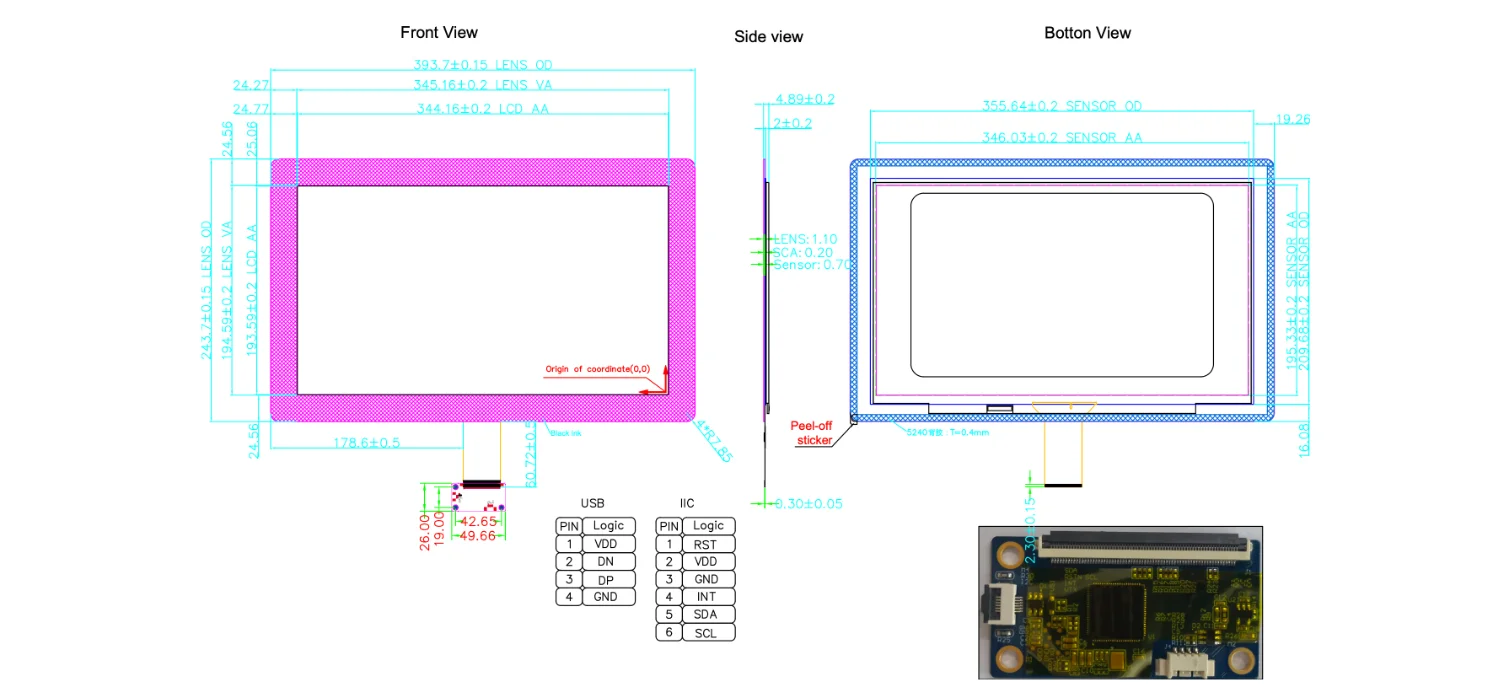

Bu nedenle aynı dokunmatik panel boyutu hem USB hem de IIC versiyonlarında mevcut olabilir.
Dokunmatik teknolojisi benzer olabilir ancak sistem entegrasyon yöntemi farklıdır.
●Daha Kolay Entegrasyon: Endüstriyel HMI sistemleri için, ana bilgisayar platformu zaten USB'yi desteklediğinden, USB dokunmatik panellerin entegrasyonu daha kolaydır.
●Mükemmel Platform Uyumluluğu: Piyasadaki ana akım işletim sistemleri USB'yi yerel olarak destekler, bu da USB'yi Windows, Android ve Linux için standart arayüz haline getirir.
●Bağımsız HMI Sistemleri için İdeal: Bağımsız bilgisayarlar veya gömülü PC'ler kullanılırken USB, uygun bir iletişim bağlantısı sağlar.
●Hızlandırılmış Geliştirme: Bir projenin ilk aşamalarında USB, özel iletişim arayüzlerinin önceden geliştirilmesine gerek kalmadan dokunmatik panelin kullanılabilirliğinin hızlı bir şekilde değerlendirilmesine olanak tanır.
●Gömülü Entegrasyon için Tasarlandı: Bir dokunmatik panel doğrudan gömülü bir sisteme entegre edildiğinde, I²C arayüzü en uygun seçimdir.
●Basit Veri Yolu Mimarisi: I²C, sınırlı arayüz kaynaklarına sahip gömülü PCB'ler için oldukça çekici olan iki kablolu iletişim yapısını kullanır.
●Daha Fazla Donanım Kontrolü: Kendi kontrol kartlarını ve ürün yazılımını bağımsız olarak geliştiren müşteriler için I²C arayüzü, dokunmatik iletişim mimarisi üzerinde daha fazla kontrol sağlar.
●Özelleştirilmiş Cihazlar için İdeal: I²C, özellikle dokunmatik panelin ve ana kontrol kartının eşzamanlı olarak tasarlandığı OEM cihazları için kullanışlıdır.
Farklı arayüzler farklı avantajlar sunar ve tek bir dokunmatik arayüz tüm endüstriyel HMI senaryolarına uymaz. Aşağıdaki yönergelere başvurabilirsiniz:
●Endüstriyel PC'ler + Dokunmatik Paneller: USB genellikle daha uygun bir seçimdir.
●MCU'lar + Yerleşik Dokunmatik Paneller: I²C genellikle en uygun seçimdir.
●Özel Kontrol Kartları: I²C daha derin donanım entegrasyonu sağlar.
●Hızlı Prototipleme: USB, ilk test ve değerlendirmeyi kolaylaştırabilir.
●Seri Üretim: Hem USB hem de I²C uygundur; Nihai karar, gerçek donanım ve yazılım mimarisine dayanmalıdır.
Dokunmatik panellerimiz şu anda endüstriyel HMI ve gömülü uygulamalar için farklı ekran boyutlarını kapsayan çeşitli USB/I²C kapasitif dokunmatik panel ürünleri sunmaktadır.
Bu çok önemli bir sorudur.
İletişim arayüzü dokunma verilerinin iletilmesinden sorumlu olsa da, genel dokunma deneyimi birden fazla faktörün birleşimi tarafından belirlenir. Bunlar öncelikle şunları içerir: dokunmatik sensör tasarımı, dokunmatik IC, cihaz yazılımı, sensör yönlendirme, kapak camı kalınlığı, eldivenle dokunma desteği, EMI/ESD ortamı, optik laminasyon işlemi ve ana sistem. Bu nedenle, USB ve I²C arasında seçim yapmak, endüstriyel dokunmatik panel geliştirmede yalnızca bir adımdır ve dokunmatik performansı etkilemez.
Proje tasarımının başlangıcında aşağıdaki beş temel noktaya dayanarak uygun arayüzü belirleyebilirsiniz:
●Ana Bilgisayar Platformunu Kontrol Edin: Dokunmatik panel endüstriyel bir PC'ye, Android anakartına, Linux sistemine veya MCU'ya bağlanacak mı?
●Ana Denetleyiciyi kontrol edin: Anakart halihazırda USB veya I²C arayüzleri sağlıyor mu?
●Mekanik Yapıyı Kontrol Edin: Dokunmatik panel denetleyicisi nereye yerleştirilecek? FPC veya şerit kablo ne kadar uzun olmalıdır? Konektör nereye kurulacak?
●Yazılım Ortamını Kontrol Edin: Geliştirme ekibi zaten gerekli sürücü veya ürün yazılımı desteğine sahip mi?
●Üretim Planını Kontrol Edin: Ürün seri üretime girecekse son PCB tasarımından önce arayüz seçimi onaylanmalıdır.
Profesyonel bir endüstriyel dokunmatik panel yalnızca ekran boyutuna göre seçilmemelidir. Eksiksiz bir çözüm, aşağıdaki unsurların kapsamlı bir şekilde dikkate alınmasını gerektirir:
Dokunmatik Teknolojisi → Sensör → Denetleyici IC → Arayüz → Kapak Camı → FPC → Firmware → Mekanik Entegrasyon → Uygulama Ortamı
Bu bütünsel yaklaşım özellikle endüstriyel ekipmanlar, tıbbi cihazlar, otomasyon sistemleri ve uzun süreli çalışma için tasarlanmış diğer ürünler için kritik öneme sahiptir.
Bu nedenle doğru arayüz mutlaka en yüksek özelliklere sahip olan değil, müşterinin tüm ürününe güvenilir bir şekilde entegre edilebilen arayüz olmalıdır.
Endüstriyel HMI'lar, tıbbi cihazlar, otomasyon sistemleri, self servis kiosklar veya gömülü ürünler geliştiriyorsanız lütfen dokunmatik ekran boyutunuzu, ana platformunuzu, işletim sisteminizi, mekanik çizimlerinizi ve arayüz gereksinimlerinizi sağlayın.
SKY-TDMdokunmatik paneller projeniz için en uygun dokunmatik paneli ve arayüz konfigürasyonunu önerebilir.
Özelleştirilmiş USB, I²C veya birleşik USB + I²C kapasitif dokunmatik panel çözümleri için bugün bizimle iletişime geçin.
