Endüstriyel ekipmanın esnek video girişlerine ve güvenilir TFT LCD bağlantısına ihtiyacı olduğunda,2-HDMI'dan LVDS TTL Arayüzü AD KartınaitibarenSKY-TDMpratik bir kontrolör çözümü sunar. Endüstriyel ekran entegrasyonu için tasarlanan bu ürün, çift HDMI girişini, LVDS ve TTL çıkışlarını, yapılandırılabilir ürün yazılımını ve 7 ila 32 inç arası LCD panelleri destekleyerek OEM geliştiricilerinin donanım entegrasyonunu basitleştirmesine ve geliştirme çabalarını azaltmasına yardımcı olur.
Bir ekran denetleyicisinin video sinyallerini dönüştürmekten daha fazlasını yapması gerekir. LCD arayüzüyle eşleşmesi, istikrarlı görüntü aktarımını sürdürmesi, gerekli panel zamanlamasını desteklemesi ve ekipmanın kullanım ömrü boyunca güvenilir kalması gerekiyor.2-HDMI'dan LVDS TTL Arayüzü AD Kartınabu pratik gereksinimler etrafında tasarlanmıştır. İki HDMI video kaynağını kabul ederek ve LVDS veya RGB TTL çıkış arayüzleri sağlayarak, ekipman tasarımcılarına endüstriyel TFT LCD panelleri seçerken daha fazla esneklik sağlar. Yapılandırılabilir ürün yazılımı aynı zamanda çözünürlük, zamanlama, arayüz tanımları, arka ışık kontrolü, OSD ayarları ve diğer proje gereksinimlerine de uyarlanabilir. Bu, kartı endüstriyel otomasyon, tıbbi ekipman, self servis kiosklar, dijital tabelalar, ulaşım ekipmanları ve gömülü görüntüleme sistemleri için uygun hale getirir.
İçindekiler
- 2-HDMI - LVDS TTL Arayüzü AD Kartı Nedir?
- Endüstriyel Ekranlarda Çift HDMI Girişi Neden Önemlidir?
- LVDS ve TTL Çıkışları LCD Uyumluluğunu Nasıl Artırır?
- Dikkate Alınması Gereken Temel Özellikler Nelerdir?
- Bu Ekran Denetleyicisi Nerede Kullanılabilir?
- OEM Ekran Entegrasyonunu Nasıl Basitleştirir?
- Denetleyici Kartına Teknik Genel Bakış
- Sıkça Sorulan Sorular
- Özel bir Endüstriyel Ekran Çözümü Alın

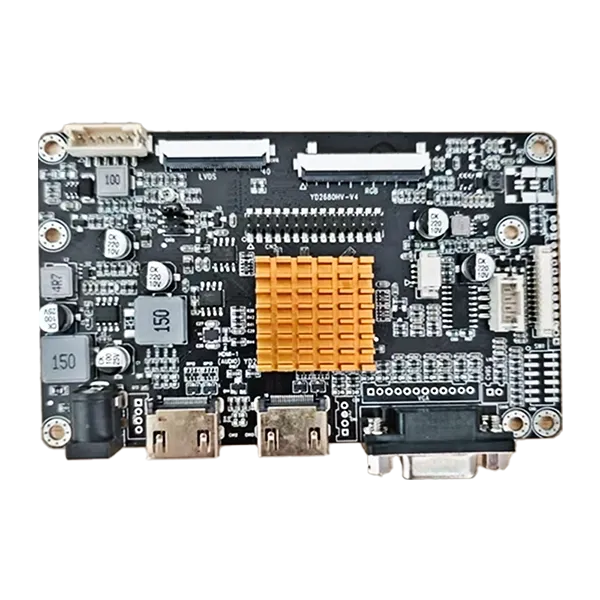

2-HDMI - LVDS TTL Arayüzü AD Kartı Nedir?
Genellikle LCD denetleyici kartı olarak adlandırılan bir ekran AD kartı, bir video kaynağı ile bir LCD panel arasında bağlantı noktası görevi görür. Endüstriyel ekipmanlarda, video kaynağı bir HDMI sinyali sağlayabilirken, seçilen TFT LCD panel bir LVDS veya TTL arayüzü gerektirebilir. Denetleyici, gelen video sinyalini uygun LCD arayüzüne iletilebilecek şekilde çevirir ve işler.
The 2-HDMI'dan LVDS TTL Arayüzü AD Kartınabu tür entegrasyon için özel olarak tasarlanmıştır. İki HDMI video girişini destekler ve uyumlu endüstriyel TFT LCD paneller için LVDS veya RGB TTL çıkışı sağlayabilir. Ürün özelliklerine göre, belirli panel gereksinimlerine bağlı olarak yaklaşık 7 ila 32 inç arası endüstriyel TFT ekranlar için yapılandırılabilir.
OEM projeleri için bu yaklaşım, panel modellerini veya ekipman konfigürasyonlarını değiştirirken tüm ekran elektroniğinin yeniden tasarlanması ihtiyacını azaltabilir. Bunun yerine mühendisler uygun bir denetleyici konfigürasyonu seçebilir ve LCD'nin çözünürlüğünü, zamanlamasını, arayüz tanımını ve güç gereksinimlerini doğrulayabilir.
Endüstriyel Ekranlarda Çift HDMI Girişi Neden Önemlidir?
Endüstriyel sistemler giderek daha fazla sayıda video kaynağı kullanıyor. Örneğin, bir makinenin endüstriyel bir kameradan, inceleme sisteminden, gömülü bilgisayardan veya ikincil işlem biriminden sinyal alırken aynı zamanda bir bilgisayardan bilgi görüntülemesi gerekebilir.
İki HDMI girişine sahip bir denetleyici, iki dijital video kaynağını bağlamak ve bunlar arasında geçiş yapmak için kullanışlı bir yol sağlar. Bu, her uygulamada ek bir harici anahtarlama cihazı gerektirmeden sistem mimarisini daha esnek hale getirebilir.
- Çoklu video kaynakları:İki HDMI girişi daha fazla sistem esnekliği sağlar.
- Sistem entegrasyonu:Video kaynağı değiştirme, ekran mimarisine dahil edilebilir.
- Ekipman yükseltmeleri:Mevcut sistemler yeni HDMI tabanlı video kaynaklarına uyarlanabilir.
- Tasarım esnekliği:Mühendisler farklı kaynak konfigürasyonları etrafında görüntüleme sistemleri oluşturabilirler.
Bu özellik özellikle endüstriyel HMI sistemleri, kontrol terminalleri, denetim ekipmanları, kiosklar ve ekran kaynağı esnekliğinin önemli olduğu diğer ürünler için kullanışlıdır.
LVDS ve TTL Çıkışları LCD Uyumluluğunu Nasıl Artırır?
LCD panellerin tümü aynı elektrik arayüzünü kullanmaz. Endüstriyel TFT uygulamalarında yaygın olarak karşılaşılan iki arayüz LVDS ve TTL/RGB'dir. Yanlış denetleyici arayüzünün seçilmesi uyumsuzluğa, dengesiz görüntülere veya ek donanımın yeniden tasarlanmasına neden olabilir.
Hem LVDS hem de TTL çıkışının desteklenmesi, sistem tasarımcılarına uyumlu LCD panelleri seçerken daha fazla seçenek sunar. Kontrolörün LVDS bağlantıları özel diferansiyel sinyal çiftlerini içerirken TTL arayüzü uyumlu paneller için RGB verileri ve senkronizasyon sinyalleri sağlar.
| Arayüz | Tipik İşlev | Entegrasyon Değeri |
|---|---|---|
| LVDS | Yüksek hızlı diferansiyel LCD veri iletimi | Birçok endüstriyel TFT LCD panele uygundur |
| TTL / RGB | Paralel RGB ekran verileri ve zamanlama sinyalleri | Uyumlu TTL arayüzlü TFT panelleri destekler |
| HDMI | Dijital video kaynağı girişi | Modern video ekipmanlarına rahat bağlantı |
Mühendisler üretimden önce her zaman tam LCD modelini, çözünürlüğü, zamanlama parametrelerini, voltaj gereksinimlerini, konektör konfigürasyonunu ve pin haritasını doğrulamalıdır. Arayüz uyumluluğu, yalnızca arayüz adından ziyade panel spesifikasyonunun tamamına bağlıdır.
Dikkate Alınması Gereken Temel Özellikler Nelerdir?
Endüstriyel bir LCD denetleyici seçmek, giriş ve çıkış konektörlerinin fiziksel olarak eşleşip eşleşmediğini kontrol etmekten daha fazlasını gerektirir. Elektriksel özellikler, donanım yazılımı yapılandırması, panel zamanlaması, arka ışık gereksinimleri ve uzun vadeli tedarik hususlarının tümü projenin güvenilirliğini etkileyebilir.
Çift HDMI Video Girişi
İki HDMI girişi, ekipman tasarımcılarının birden fazla dijital video kaynağını bağlamasına ve sistem gereksinimlerine göre uygun kaynağı seçmesine olanak tanır.
LVDS ve TTL Çıkış Desteği
Her iki çıkış tipinin desteklenmesi, uyumlu TFT LCD panellerin yelpazesini genişletir ve bir OEM projesi farklı ekran yapılandırmaları kullandığında donanımın yeniden tasarlanmasını azaltabilir.
Esnek Ürün Yazılımı Yapılandırması
Firmware, LCD çözünürlüğüne, zamanlama parametrelerine, arayüz tanımlarına, OSD gereksinimlerine, başlangıç logolarına ve diğer uygulamaya özel ayarlara göre özelleştirilebilir. Bu, özellikle standart kontrolör konfigürasyonunun yeterli olmayabileceği OEM ve ODM ekipmanları için değerlidir.
Endüstriyel Odaklı Tasarım
Kart, kararlı sinyal işleme, parazit azaltma, bileşen kullanılabilirliği ve uzun süreli çalışmaya odaklanan tasarım hususları ile sürekli endüstriyel uygulamalar için tasarlanmıştır.
Kompakt Entegrasyon
Özel bir kontrol panosu, gömülü ekipmanın dahili ekran mimarisini basitleştirerek mühendislerin LCD bağlantılarını, arka ışık kontrolünü, sinyal dönüştürmeyi ve ilgili ekran işlevlerini tanımlanmış bir donanım platformunda yönetmelerine yardımcı olabilir.
Bu Ekran Denetleyicisi Nerede Kullanılabilir?
Denetleyici, HDMI giriş esnekliğini LVDS ve TTL LCD çıkış seçenekleriyle birleştirdiğinden, çok çeşitli yerleşik ve endüstriyel ekran uygulamalarına hizmet edebilir.
| Başvuru | Denetleyici Neden Faydalıdır? |
|---|---|
| Endüstriyel Otomasyon | Dijital video kaynaklarını endüstriyel TFT ekran panellerine bağlar |
| Tıbbi Ekipman | Özel ekipmanlar için özelleştirilmiş ekran yapılandırmalarını destekler |
| Self Servis Kiosklar | Esnek video girişi ve yerleşik LCD entegrasyonu sağlar |
| Dijital Tabela | HDMI tabanlı içerik kaynaklarının uyumlu LCD panelleri çalıştırmasını sağlar |
| Taşıma Ekipmanları | Kararlı çalışma gerektiren gömülü görüntü sistemlerini destekler |
| Gömülü Sistemler | Uygulamaya özel ekran tasarımları için yapılandırılabilir arayüzler sunar |
Uygun konfigürasyon ekipmanın çalışma ortamına, LCD modeline, video kaynağına, çözünürlüğe, mekanik alana ve güç mimarisine bağlıdır. Bu nedenle seri üretim öncesinde mühendislik doğrulamasının tamamlanması gerekmektedir.
OEM Ekran Entegrasyonunu Nasıl Basitleştirir?
Bir OEM projesi LCD panelin, dokunmatik ekranın, denetleyicinin, kabloların, donanım yazılımının, arka ışığın ve mekanik yapının birlikte çalışmasını gerektirdiğinde ekran entegrasyonu karmaşık hale gelebilir. Hedef LCD etrafında yapılandırılabilen bir kontrol panosu bu entegrasyon zorluklarından bazılarını azaltabilir.
SKY-TDM, LCD seçimi, denetleyici yapılandırması, dokunmatik ekranın kişiselleştirilmesi, optik birleştirme, kapak camı, arayüz kabloları ve ilgili ekran entegrasyon gereksinimlerini kapsayan ekran mühendisliği hizmetleri sağlar. Kalite yönetim sistemleri ISO 9001, ISO 13485 ve IATF 16949 sertifikalarını içermekte olup, kontrol kartları sevkiyat öncesi firmanın ürün bilgilerine göre fonksiyonel testlere tabi tutulmaktadır.
OEM ve ODM müşterileri için mühendislik desteği şunları içerebilir:
- LCD çözünürlüğü ve zamanlama yapılandırması
- LVDS pin haritalaması ve TTL zamanlama ayarı
- Firmware optimizasyonu
- Arka ışık ve parlaklık kontrolü
- OSD dili yapılandırması
- Başlangıç logosu özelleştirmesi
- Kablo pini ve konnektör konfigürasyonu
- Mekanik montaj gereksinimleri
- LCD ve dokunmatik panel uyumu
Bu entegre yaklaşım, ekran uyumluluğu ve uzun vadeli bileşen kullanılabilirliğinin tasarım açısından önemli olduğu projeler için özellikle değerli olabilir.
Denetleyici Kartına Teknik Genel Bakış
Aşağıdaki tablo bu denetleyici çözümünün önemli özelliklerini özetlemekte ve bunların ekran sistemi geliştirme sırasındaki pratik önemini açıklamaktadır.
| Şartname / Özellik | Mevcut Yapılandırma | Mühendislik Avantajı |
|---|---|---|
| Video Girişleri | 2 ×HDMI | Birden fazla dijital video kaynağını destekler |
| LCD Çıkışları | LVDS ve TTL / RGB | Uyumlu LCD seçeneklerini genişletir |
| LCD Boyut Aralığı | Yaklaşık 7–32 inç | Çeşitli endüstriyel ekran formatlarına uygundur |
| Firmware | Yapılandırılabilir | Projeye özel ekran parametrelerini destekler |
| LVDS Konektörü | JST 2 × 15 pin | Diferansiyel ekran sinyali bağlantıları sağlar |
| LVDS FFC | 40 pimli, 0,5 mm | Uyumlu LCD panel bağlantılarını destekler |
| TTL T-CON | 50 pinli FFC | RGB ve zamanlama sinyali bağlantıları sağlar |
| Arka Işık Arayüzü | PH2.0 6 pimli | Uyumlu arka ışık gücünü ve kontrolünü destekler |
Gerçek pin tanımları ve elektriksel konfigürasyon her zaman hedef LCD veri sayfasına göre kontrol edilmelidir. Örneğin, LVDS arayüzü diferansiyel TX sinyal çiftlerini kullanırken TTL arayüzü RGB verilerini, DE, VS, HS, DCLK ve ilgili kontrol sinyallerini içerir. Başarılı entegrasyon için doğru pin eşlemesi şarttır.
Sıkça Sorulan Sorular
1. Bu denetleyiciye hangi LCD paneller bağlanabilir?
Kontrolör, uyumlu LVDS veya TTL arayüzleri kullanılarak çok çeşitli endüstriyel TFT LCD paneller için yapılandırılabilir. Yaklaşık 7–32 inç aralığındaki paneller, belirli modele ve elektrik gereksinimlerine bağlı olarak desteklenebilir. LCD model numarasının sağlanması, mühendislik ekibinin uyumluluğu doğrulamasını sağlar.
2. Ürün yazılımı bir OEM projesi için özelleştirilebilir mi?
Evet. Ürün yazılımı özelleştirmesi, LCD çözünürlüğünü, zamanlama parametrelerini, arayüz tanımlarını, OSD ayarlarını, başlangıç logolarını ve projeye özgü diğer gereksinimleri kapsayabilir.
3. Kart hem LVDS hem de TTL LCD panellerini destekliyor mu?
Evet. Denetleyici, farklı uyumlu endüstriyel TFT LCD yapılandırmalarını desteklemesine olanak tanıyacak şekilde hem LVDS hem de RGB TTL çıkış seçeneklerini sağlayacak şekilde tasarlanmıştır.
4. İki HDMI kaynağı aynı anda bağlanabilir mi?
Kart, yapılandırılmış uygulamaya göre kaynak seçimi ile iki uyumlu dijital video kaynağının görüntüleme sistemine dahil edilmesine olanak tanıyan iki HDMI giriş arayüzü sağlar.
5. Bu kontrolör sürekli endüstriyel uygulamalara uygun mu?
Ürün, istikrarlı sinyal işleme, girişim kontrolü, endüstriyel odaklı bileşenler ve uzun vadeli tedarik konularına önem verilerek endüstriyel uygulamalar ve sürekli çalışma için tasarlanmıştır.
6. SKY-TDM komple bir ekran aksamı sağlayabilir mi?
Evet. SKY-TDM, endüstriyel LCD paneller, kapasitif veya dirençli dokunmatik ekranlar, kontrol kartları, arayüz kabloları, optik birleştirme, kapak camı ve ilgili OEM/ODM mühendislik hizmetleri dahil olmak üzere daha geniş ekran entegrasyon gereksinimlerini destekleyebilir.
Özel bir Endüstriyel Ekran Çözümü Alın
Doğru LCD denetleyiciyi seçmek, istikrarlı bir endüstriyel ekran sistemi oluşturmanın önemli bir adımıdır. Çift HDMI girişi, LVDS ve TTL çıkış uyumluluğu, yapılandırılabilir ürün yazılımı ve LCD eşleştirme ve entegrasyon için mühendislik desteği ile bu denetleyici, OEM geliştiricilerinin kendi özel teknik gereksinimlerine uygun ekran sistemleri oluşturmasına yardımcı olabilir. Yeni bir endüstriyel HMI, tıbbi cihaz, kiosk, ulaşım ekranı veya gömülü ekipman projesini değerlendiriyorsanız 2-HDMI - LVDS TTL Arayüzü AD Kartı ve hakkında daha fazla bilgi edinin.bize UlaşınLCD modeliniz, çözünürlüğünüz, arayüz tipiniz, miktarınız ve proje gereksinimleriniz ile. SKY-TDM, uyumluluğun doğrulanmasına ve uygulamanız için pratik bir ekran çözümü geliştirilmesine yardımcı olabilir.
