Dokunmatik paneller şeffaf bir yüzeyden çok daha fazlasıdır. İç yapısı, iletken malzemeleri, üretim hassasiyeti ve elektrik tasarımının tümü, gerçek dünya uygulamalarında güvenilir ve istikrarlı bir şekilde çalışıp çalışmayacağını belirler.
Endüstriyel ekipman üreticileri için doğru endüstriyel dokunmatik paneli seçmek, ekran boyutlarını veya arayüzleri karşılaştırmanın çok ötesine geçer. Karmaşık ortamlarda istikrarlı çalışmayı sağlamak için dokunmatik panelin çalışma prensiplerinin, üretim süreçlerinin ve yapısal tasarımının ürünün dayanıklılığını, doğruluğunu ve uzun vadeli operasyonel stabilitesini nasıl etkilediğini anlamak önemlidir.
SKY-TDMöncelikli olarak endüstriyel kontrol sistemleri, tıbbi ekipmanlar, otomotiv elektroniği, self-servis kiosklar ve güvenilir insan-makine etkileşimi gerektiren diğer uygulamalar için özelleştirilmiş dokunmatik panel çözümleri sunmaktadır.
Ürün portföyümüz Projeksiyonlu Kapasitif (PCAP) dokunmatik panellerin yanı sıra 4 telli, 5 telli ve 8 telli dirençli dokunmatik panelleri içerir. Her teknolojinin kendine özgü çalışma prensipleri, yapısal tasarımları ve üretim süreçleri vardır ve bu da onları farklı uygulama alanlarına uygun hale getirir.
PCAP (Öngörülen Kapasitif) dokunmatik paneller, elektrik alanındaki değişiklikleri tespit ederek hassas dokunmatik kontrol sağlarken, dirençli dokunmatik paneller bunu iletken katmanlar arasındaki fiziksel temasın neden olduğu elektrik sinyali değişikliklerini tespit ederek gerçekleştirir.
Her iki teknoloji de kullanıcıların ekranla doğrudan etkileşime girmesine olanak tanısa da malzemeler, elektrot konfigürasyonları ve montaj süreçleri açısından önemli ölçüde farklılık gösteriyor.

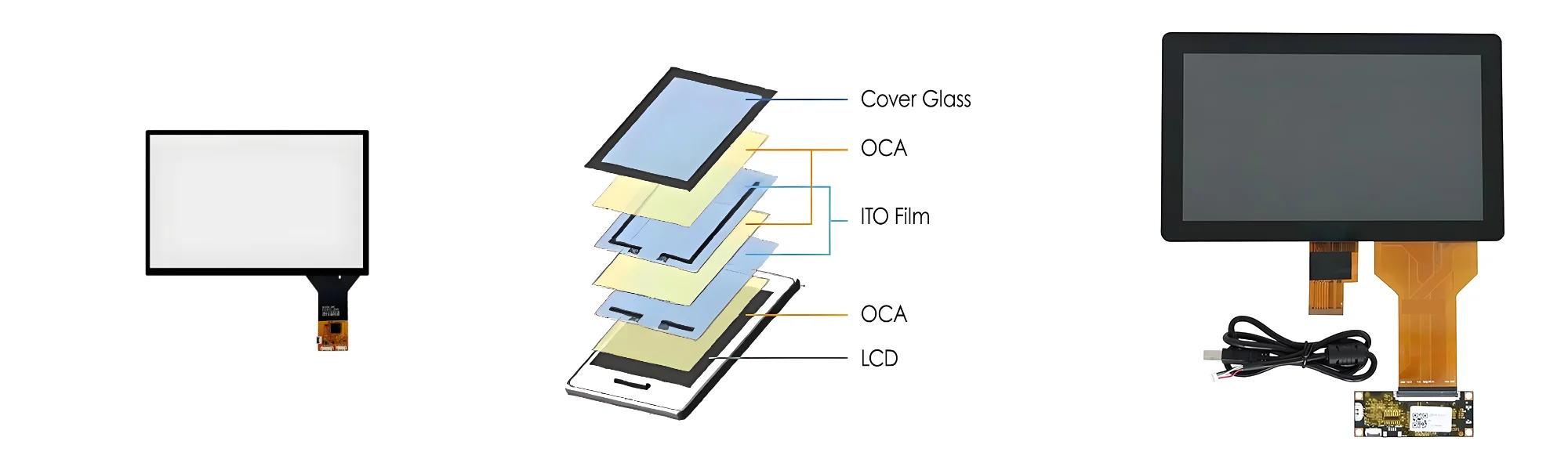

PCAP dokunmatik panelinin yapısı aşağıdaki bileşenlerden oluşur:
● Kapak camı veya diğer uygun kapak yüzeyi bileşenleri
● Şeffaf iletken elektrot katmanları
● Yalıtım ve destekleyici malzemeler (ör. OCA, SCA)
● Esnek Baskılı Devreler (FPC)
● Dokunmatik ekran denetleyici kartı
Her konfigürasyon, optik performans, mekanik özellikler, kalınlık ve maliyet arasında farklı dengeler sunarak onları çeşitli uygulama senaryolarına uyarlanabilir hale getirir.

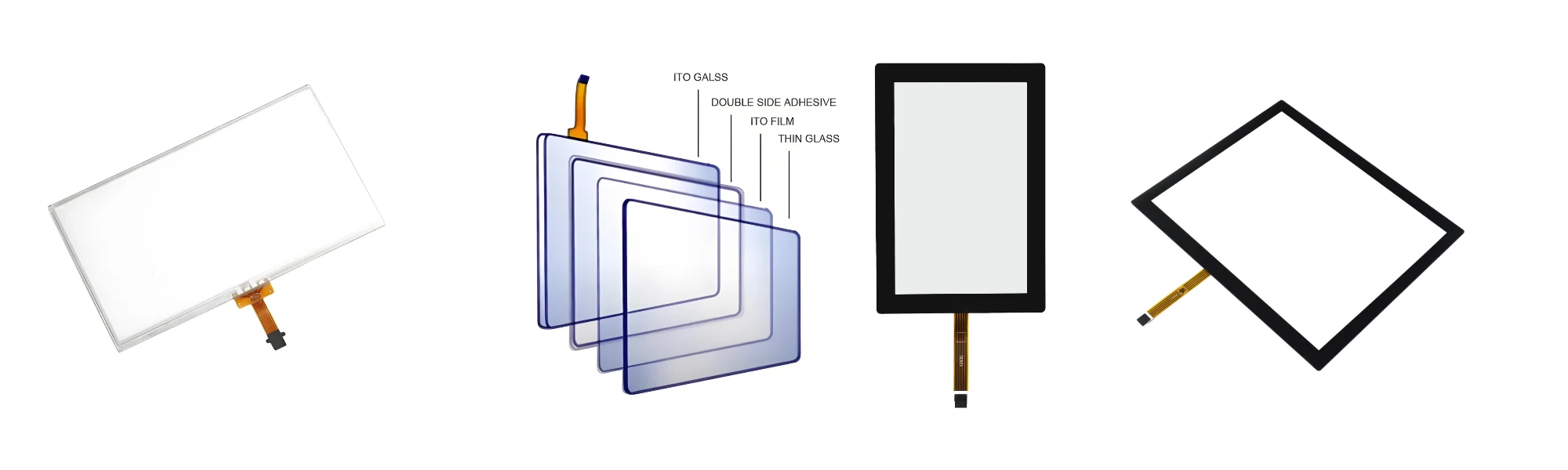

Dirençli bir dokunmatik panelin yapısı tipik olarak mikroskobik yalıtıcı aralayıcı noktalarla ayrılmış iki iletken katmandan oluşur.
Üst katman genellikle şeffaf iletken bir malzemeyle kaplanmış esnek bir filmdir, alt katman ise cam veya iletken kaplamalı başka bir alt tabakadır.
Kullanıcı ekran yüzeyine bastığında üst katman deforme olup alt iletken katmanla temas kurar. Kontrol cihazı daha sonra tam dokunma konumunu belirlemek için ortaya çıkan elektrik sinyallerini ölçer.
Özel tasarım gereksinimlerine bağlı olarak koruyucu kaplamalar, kenar bantları, esnek kablolar ve mekanik destek bileşenleri de içerebilir.
Bu basınca dayalı çalışma prensibi, dirençli dokunmatik ekranların yalnızca çıplak elle çalışmayı desteklemesine izin vermekle kalmaz, aynı zamanda onları eldivenli çalıştırma ve uygun kalemler veya sert nesnelerin kullanımıyla da uyumlu hale getirir.
PCAP kapasitif dokunmatik panellerin üretimi, iletken izler, optik yüzeyler, hizalama doğruluğu ve elektrik bağlantıları üzerinde hassas kontrol gerektirir.
Üretim süreci sensör malzemelerine ve yapısal tasarıma bağlı olarak değişiklik gösterse de ana üretim aşamaları tipik olarak aşağıdaki adımları içerir.
Üretim süreci kapak camının, sensör alt tabakalarının, şeffaf iletken malzemelerin, Esnek Baskılı Devrelerin (FPC), yapışkan bantların ve diğer bileşenlerin incelenmesini içerir. Malzeme kalitesi, nihai ürünün optik netliğini, elektriksel performansını, laminasyon güvenilirliğini ve mekanik gücünü doğrudan etkiler. Endüstriyel projelerde malzeme seçimi, ekipmanın çalışma ortamına ve mekanik gereksinimlere göre belirlenir.
Kaplama camlar, tasarım gereksinimlerine bağlı olarak kesme, kenar taşlama, delme, cilalama, kimyasal güçlendirme gibi işlemlere tabi tutulur. Özel serigrafi kenarlıklar, logolar, dekoratif desenler ve montaj özellikleri de uygulanabilir. Seçilen malzeme ve tasarımın uyumluluğuna bağlı olarak Parlama Önleyici (AG), Yansıma Önleyici (AR), Parmak İzi Önleyici (AF) ve leke önleyici kaplamalar gibi yüzey işlemleri uygulanabilmektedir. Bu işlemler, dokunmatik ekranın farklı aydınlatma koşullarına, temizlik prosedürlerine ve estetik gereksinimlere uyum sağlamasına yardımcı olur.
Kapasitif sensörler, kapasitans değişikliklerini tespit etmek için belirli diziler halinde düzenlenmiş şeffaf iletken elektrotlar içerir. Elektrot izleme desenleri ve yönlendirme tasarımları, dokunma sinyallerinin nasıl algılanacağını ve denetleyiciye nasıl iletileceğini belirler.
Sensör teknolojisine bağlı olarak üretim süreci fotolitografi gravür, lazer işleme, baskı veya diğer uygun yöntemleri içerebilir. İletken izlerdeki kusurlar dokunma performansını ve ürün tutarlılığını olumsuz etkileyebileceğinden üretim hassasiyeti kritik öneme sahiptir.
Sensörün dokunmatik kontrol cihazına bir FPC aracılığıyla elektriksel olarak bağlanması gerekir. Yapıştırma işlemi hassas hizalama ve kontrollü işleme koşulları gerektirir. Güvenilir elektrik bağlantıları, bağlantı arızalarını en aza indirmeye yardımcı olur ve sensör ile kontrol cihazı arasında istikrarlı iletişim sağlar.
Kapak camı ve sensör uygun bir şeffaf yapıştırıcı kullanılarak birbirine lamine edilir. Laminasyon kalitesi ürünün görünümünü, optik performansını ve mekanik bütünlüğünü doğrudan etkiler. Üretim sırasında toz, kabarcık, hizalama sapmaları ve yapışkanlık kusurları sıkı bir şekilde kontrol edilmelidir.
Bitmiş PCAP kapasitif dokunmatik paneller görünüm, dokunma tepkisi, elektrot sürekliliği ve hedef denetleyiciyle uyumluluk açısından incelemelere tabi tutulur. Belirli projeler için ek testler, çoklu dokunma performansını, eldivenli elle çalıştırmayı, suyla müdahaleyle çalışmayı, geniş sıcaklıkta çalışmayı ve Elektromanyetik Uyumluluk (EMC) testini içerebilir.
Aşırı mühendislik ve gereksiz maliyet artışlarından kaçınmak için malzeme seçimi öncelikle uygulama senaryosuna göre yapılmalıdır. Bu gelişmiş testler, her PCAP dokunmatik paneli için standart konfigürasyonlar olarak kabul edilmemelidir.
4 telli dirençli dokunmatik panel tipik olarak, yalıtıcı aralayıcı noktalarla ayrılmış esnek bir üst iletken film ve bir alt iletken alt tabakadan oluşur.
Yaygın bir tasarımda, alt alt tabaka X ekseni elektrotlarını taşırken üst film, Y ekseni elektrotlarını taşır. Basınç iki iletken yüzeyi temas ettirdiğinde, kontrol cihazı ilgili elektrot setine voltaj uygular ve dokunma koordinatlarını hesaplamak için ortaya çıkan sinyalleri ölçer. Üretim süreci genel olarak şunları içerir:
● Malzeme Hazırlama: Panel spesifikasyonlarına göre PET filmlerin, iletken alt tabakaların, aralayıcı malzemelerin, yapışkan bantların ve Esnek Baskılı Devrelerin (FPC) seçilmesi.
● İletken Katman İşleme: Dirençli yüzeyleri ve elektrotları üretmek için uygun üretim süreçlerini kullanmak.
● Aralayıcı Nokta Oluşumu: Panele basılmadığında iletken katmanların ayrı kalmasını sağlamak için iletken alt tabaka üzerine tek tip yalıtım noktaları basılması.
● Serigrafi ve Çevresel İşleme: Gerektiğinde dekoratif kenarlıklar, yalıtım desenleri veya diğer belirtilen özelliklerin üretilmesi.
● Laminasyon ve Montaj: Gerekli aralık ve mekanik özellikleri koruyarak üst film ile alt alt tabakanın hizalanması ve birleştirilmesi.
● FPC Bağlantısı ve Denetimi: Elektrik bağlantılarının tamamlanması ve ardından koordinatlar, direnç, görünüm ve işlevsellik açısından incelemeler yapılması.
4 telli dirençli dokunmatik panel oldukça uygun maliyetli bir çözümdür.
5 telli dirençli dokunmatik panel, 4 telli versiyona kıyasla farklı bir elektrot konfigürasyonuna sahiptir. Tipik bir tasarımda, alt iletken alt tabaka, dört köşede ölçüm elektrik alanını oluşturan elektrotlarla algılama yüzeyi görevi görürken, üstteki iletken film öncelikle bir voltaj algılama katmanı görevi görür.
8 telli dirençli dokunmatik panel, daha kararlı elektriksel ölçümler elde etmek için ekstra bağlantılar ekleyerek geleneksel 4 telli mimariyi temel alır.
Uygun dokunmatik ekranın seçilmesi belirli uygulama senaryosuna bağlıdır:
4 telli dirençli dokunmatik paneller, katı maliyet kısıtlamaları olan uygulamalar için en uygunudur.
5 telli dirençli dokunmatik paneller, yüksek frekanslı işlemleri, sık teması ve beklenen uzun hizmet ömrünü içeren endüstriyel uygulamalar için son derece idealdir.
8 telli dirençli dokunmatik paneller, üstün stabilitenin gerekli olduğu zorlu ortamlar için uygundur.
Farklı endüstriyel ortamların dokunma performansı, dayanıklılık, optik kalite ve operasyonel esnekliğin birleşimine yönelik değişen gereksinimleri vardır.
Endüstriyel Otomasyon ve İnsan-Makine Arayüzleri (HMI)
Endüstriyel kontrol panelleri genellikle istikrarlı dokunma tepkisi, güvenilir çalışma ve ekipman kontrol sistemleriyle uyumluluk gerektirir.
PCAP dokunmatik ekranlar, cam yüzey, sezgisel kullanım ve çoklu dokunma özellikleri gerektiren arayüzler için idealdir. Buna karşılık dirençli teknoloji, basınca dayalı girdi gerektiren uygulamalar veya çeşitli eldivenler ve kalemlerle uyumluluk için uygundur.
Tıbbi Ekipman
Tıbbi aletler, temizlenmesi kolay, kontrollü mekanik boyutlara ve güvenilir dokunma tepkisine sahip yüzeyler gerektirir.
PCAP dokunmatik paneller pürüzsüz bir cam ön panel tasarımına sahiptir; dirençli paneller ise basınç girişinin ve özel işaretleme araçlarıyla uyumluluğun öncelikli olduğu cihazlar için çok uygundur.
Self Servis Kiosklar ve Endüstriyel Ekipmanlar
Self servis kiosklar, satış makineleri, yazıcılar ve ekipman arayüzleri özelleştirilmiş kapak camı, montaj boyutları, FPC yönlendirmesi ve denetleyici uyumluluğu gerektirebilir.
PCAP dokunmatik paneller modern bir kullanıcı deneyimi sağlarken dirençli teknoloji, belirli giriş gereksinimleri veya katı maliyet kısıtlamaları olan uygulamalar için daha uygundur.
Ulaşım ve Dış Mekan Ekipmanları
Demiryolu sistemleri, deniz elektroniği, şarj istasyonları ve dış mekan kontrol terminalleri sıklıkla sıcaklık dalgalanmaları, nem, titreşim veya yüksek ortam ışığı gibi zorluklarla karşı karşıya kalır.
Bu uygulamalarda dokunmatik ekranın genel sistemin ayrılmaz bir parçası olarak değerlendirilmesi gerekmektedir. Kapak camı, sızdırmazlık tasarımı, yapıştırıcılar, denetleyici ayarları, ekran parlaklığı ve mekanik montaj yöntemleri gibi faktörlerin tümü genel güvenilirliği etkiler.
İster PCAP ister dirençli teknoloji kullanıyor olun, uygun tasarım ve doğrulama olmadan bunların doğası gereği su geçirmez, güneş ışığında okunabilir veya çevre koruma özelliklerine sahip olduğu varsayılamaz.
Uygun bir tedarikçiyi seçerken aşağıdaki faktörlerin dikkate alınması önerilir:
● PCAP ve rezistif dokunmatik panel yapılarında deneyim
● 4 telli, 5 telli ve 8 telli dirençli konfigürasyonların kullanılabilirliği
● Malzeme seçimi ve yapısal özelleştirme yeteneği
● Sensör üretimi, serigrafi, laminasyon ve montaj üzerinde proses kontrolü
● FPC'ler ve dokunmatik denetleyicilerle uyumluluk
● Kapsamlı kalite kontrol kayıtları ve prosedürlerinin yanı sıra boyutsal doğruluk
● Prototip oluşturma desteği ve seri üretim tutarlılığı
● Teknik iletişim verimliliği ve uzun vadeli tedarik kapasitesi
OEM ve ODM projeleri için özelleştirilmiş dokunmatik panel çözümleri sunarak, müşterilerimize dokunmatik panel yapılarını, malzemelerini, boyutlarını, elektrik bağlantılarını ve uygulama gereksinimlerini kapsamlı bir şekilde değerlendirmelerinde yardımcı oluyoruz.
İster PCAP kapasitif dokunmatik panellere, ister 4 telli, 5 telli ve 8 telli dirençli dokunmatik panellere ihtiyacınız olsun, ekipmanınızın işlevsel, mekanik ve çevresel gereksinimlerini karşılayan en uygun mekanik çözümü seçebiliriz.
