HDMI, DP, VGA ve Tip C'den LVDS EDP Arayüzü AD Kartına Endüstriyel Ekran Entegrasyonunu Nasıl Kolaylaştırabilir?

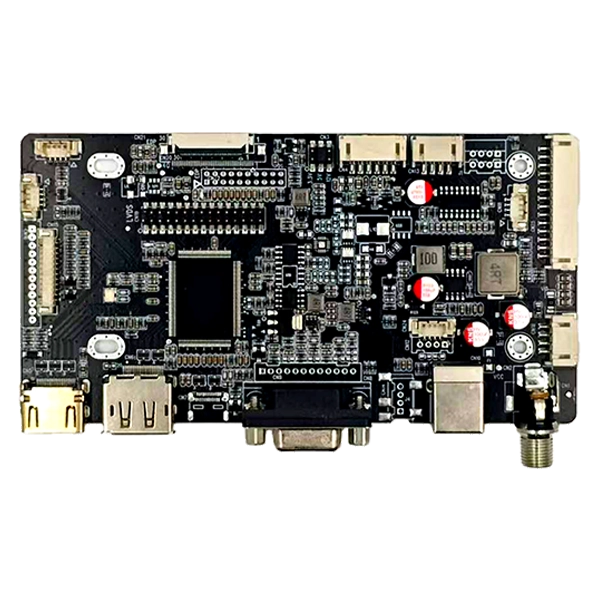

SKY-TDMgeliştirirHDMI ve DP ve VGA ve Tip C'den LVDS EDP Arayüzü AD KartınaOEM'lerin, sistem entegratörlerinin ve endüstriyel ekipman üreticilerinin tek bir esnek ekran denetleyicisi aracılığıyla birden fazla video kaynağını LVDS veya eDP LCD panellere bağlamasına yardımcı olmak için. HDMI, DisplayPort, VGA ve USB Type-C girişlerini birden fazla LCD çıkış yapılandırmasıyla birleştiren kart, zorlu gömülü ekran uygulamalarını desteklerken donanım karmaşıklığını da azaltabilir.

Modern endüstriyel görüntüleme sistemlerinin sıklıkla farklı ana bilgisayarlar, grafik arayüzleri ve LCD panellerle çalışması gerekir. Her arayüz için ayrı bir kontrol cihazının kullanılması mühendislik çalışmalarını, envanter gereksinimlerini ve entegrasyon süresini artırabilir. Çok arayüzlü LCD sürücü kartı, çeşitli video girişlerini ve ekran çıkışlarını tek bir endüstriyel sınıf PCB'de birleştirerek daha pratik bir yaklaşım sağlar.

HDMI, DP, VGA ve Type-C arayüz yapılandırması çok çeşitli ana bilgisayar platformlarını desteklerken, LVDS ve eDP çıkışları denetleyiciyi farklı TFT LCD mimarilerine uygun hale getirir. Kart, yapılandırılabilir panel voltajını, arka ışık çıkışını, endüstriyel çalışma sıcaklıklarını ve OEM/ODM mühendislik hizmetlerini destekleyerek endüstriyel HMI'lar, CNC ekipmanları, tıbbi cihazlar, kiosklar, makine görüş sistemleri ve gömülü ekranlar için uygun hale getirir.

İçindekiler

Endüstriyel Ekranlar Neden Çoklu Video Arayüzlerine İhtiyaç Duyar?

Denetleyici Kartı Farklı Ekran Arayüzlerini Nasıl Bağlar?

Arayüz AD Kartının Temel Özellikleri Nelerdir?

Ana Teknik Özellikler Nelerdir?

Bu Ekran Denetleyicisi Nerede Kullanılabilir?

OEM ve ODM Desteği Ekran Entegrasyonunu Nasıl Geliştirir?

Mühendisler Doğru Ekran Kontrol Cihazını Nasıl Seçmeli?

Sıkça Sorulan Sorular

Son Paket Servis

Endüstriyel Ekranlar Neden Çoklu Video Arayüzlerine İhtiyaç Duyar?

Endüstriyel teşhir projeleri nadiren tek bir donanım mimarisini takip eder. Bir makine DisplayPort'lu endüstriyel bir bilgisayar kullanabilir, bir diğeri HDMI'ya güvenebilirken eski ekipman hala VGA kullanıyor olabilir. Ekran tarafında LCD modülü, nesline, çözünürlüğüne, boyutuna ve tasarımına bağlı olarak LVDS veya eDP kullanabilir.

Bu, ortak bir mühendislik sorunu yaratır: video kaynağı ve LCD panelin mutlaka aynı arayüz standardını kullanması gerekmez. Esnek bir kontrol cihazı olmadan mühendisler farklı projeler için farklı dönüşüm kartlarına ihtiyaç duyabilir.

Çok girişli bir ekran denetleyicisi aşağıdakileri destekleyerek bu mimariyi basitleştirebilir:

• Yaygın dijital ana sistemler için HDMI video kaynakları.
• Modern endüstriyel bilgisayarlar ve yerleşik platformlar için DisplayPort.
• Eski bilgisayarlar ve ekipman yükseltmeleri için VGA.
• Uyumlu kompakt bilgi işlem platformları için DP Alt Moduna sahip USB Type-C.
• Uyumlu endüstriyel TFT LCD paneller için LVDS çıkışları.
• Daha yeni, yüksek performanslı LCD mimarileri için eDP çıkışları.

OEM projeleri için bu esneklik, ana platform değiştiğinde ekran elektroniğinin yeniden tasarlanması ihtiyacını azaltmaya yardımcı olabilir.

Denetleyici Kartı Farklı Ekran Arayüzlerini Nasıl Bağlar?

Bir LCD sürücüsünün veya AD kartının temel rolü, bir ana cihazdan video bilgisi almak, sinyali işlemek ve seçilen LCD panele uygun bir ekran sinyali iletmektir. Ana bilgisayar tarafı arayüzü ve panel tarafı arayüzünün aynı olması gerekmez.

Bu yapılandırmada HDMI, DP, VGA ve Type-C, video giriş seçenekleri olarak işlev görür. Kontrolör bu sinyalleri işler ve bağlı panel mimarisine göre LVDS veya eDP çıkışı sağlar.

Anakart, çift kanallı 8 bit LVDS'yi ve 20 pinli, 30 pinli ve 40 pinli FPC seçenekleri dahil çeşitli eDP yapılandırmalarını destekler. Bu, panel uyumluluğunu sistem entegrasyonunun önemli bir parçası haline getirir. Mühendisler üretimden önce LCD modelini, çözünürlüğü, arayüz tipini, pin tanımını, panel voltajını, arka ışık gereksinimlerini ve donanım yazılımı yapılandırmasını doğrulamalıdır.

Örneğin, eski bir VGA tabanlı endüstriyel makineyi yükselten bir sistem entegratörü, VGA girişini kabul eden bir denetleyici kullanırken potansiyel olarak mevcut LCD mimarisini koruyabilir. Bunun tersine, yeni bir yerleşik sistem, bir eDP panelini çalıştırırken HDMI, DP veya uyumlu Type-C girişini kullanabilir.

Arayüz AD Kartının Temel Özellikleri Nelerdir?

1. Çoklu Video Giriş Seçenekleri

Kart, HDMI, DisplayPort, VGA ve USB Type-C video girişlerini birleştirir. Bu çoklu arayüz mimarisi, ekipman geliştiricilerine endüstriyel bilgisayarları, gömülü kartları ve ana cihazları seçerken daha fazla özgürlük sağlar.

2. LVDS ve eDP Ekran Uyumluluğu

Hem LVDS'yi hem de eDP'yi desteklemek, denetleyiciyi farklı nesil TFT LCD teknolojisine uygun hale getirir. Mevcut konfigürasyonlar, çift kanallı 8 bit LVDS'nin yanı sıra 20 pinli, 30 pinli ve 40 pinli eDP arayüzlerini içerir.

3. Esnek Güç Yapılandırması

Denetleyici 3,3V, 5V ve 12V panel voltajı seçeneklerini destekler. Arka ışık çıkış seçenekleri arasında 5V, 12V ve 24V bulunur. Bu esneklik, farklı elektrik gereksinimlerine sahip LCD modülleri entegre ederken kullanışlıdır.

4. Endüstriyel Çalışma Yeteneği

Belirtilen çalışma sıcaklığı aralığı -20°C ila 80°C'dir. Tasarım aynı zamanda endüstriyel sınıf bileşenleri, düşük dalgalı güç tasarımını ve zorlu ekipman ortamları için gelişmiş ESD korumasını da içeriyor.

5. Görüntü İşleme ve Genişletme İşlevleri

Ürün bilgileri yerleşik DDR belleği, FRC işlemeyi ve 180° görüntü döndürmeyi belirtir. Bu işlevler, görüntü yöneliminin ve görüntü işlemenin fiziksel kuruluma uyarlanması gereken gömülü ekranlarda değerli olabilir.

Ana Teknik Özellikler Nelerdir?

Aşağıdaki tabloda bu çoklu arayüzlü ekran denetleyicisi için mevcut olan temel teknik özellikler özetlenmektedir:

LCD paneller, aynı genel arayüz standardını kullandıklarında bile farklı pin tanımlarına sahip olabileceğinden, mühendisler, her panelin doğrudan birbiriyle değiştirilebileceğini varsaymak yerine, spesifikasyonları uyumluluk doğrulaması için bir başlangıç ​​noktası olarak ele almalıdır.

Bu Ekran Denetleyicisi Nerede Kullanılabilir?

Çoklu video girişi ve LVDS/eDP çıkışlarının birleşimi, bu tür denetleyiciyi çok çeşitli endüstriyel ve yerleşik ekran uygulamaları için uygun hale getirir.

Endüstriyel HMI Terminalleri

Endüstriyel bilgisayarları TFT LCD ekranlara bağlarken insan-makine arayüzlerinin sıklıkla sürekli çalışması gerekir. Esnek video giriş seçenekleri, donanım platformu seçimini ve ekipman yükseltmelerini kolaylaştırır.

CNC Makine Arayüzleri

CNC sistemleri farklı nesil bilgi işlem donanımlarını kullanabilir. Çoklu arayüz denetleyicisi, eski veya modern video kaynaklarının uygun LCD panellere bağlanmasına yardımcı olabilir.

Tıbbi Ekipman Teşhirleri

Tıbbi teşhis ve laboratuvar ekipmanları, istikrarlı ekran çalışmasını ve dikkatle eşleştirilmiş LCD yapılandırmalarını gerektirebilir. Panel uyumluluk testi ve özelleştirilmiş ekran parametreleri bu nedenle entegrasyon sırasında önemli olabilir.

Makine Görme Sistemleri

Yapay görme ekipmanı genellikle endüstriyel bilgisayarları, kameraları, işlem birimlerini ve operatör ekranlarını birleştirir. Esnek video arayüzleri, ekran alt sisteminin farklı ana bilgisayar yapılandırmalarına uyum sağlamasına olanak tanır.

Açık Çerçeve Monitörler ve Kiosklar

Self-servis terminaller, kiosklar ve açık çerçeveli monitörler farklı LCD boyutlarını ve ana bilgisayar platformlarını kullanabilir. Yapılandırılabilir bir denetleyici, üreticilerin ekran mimarilerinin bir bölümünü ürün çeşitleri arasında standartlaştırmasına yardımcı olabilir.

OEM ve ODM Desteği Ekran Entegrasyonunu Nasıl Geliştirir?

LCD sürücü kartını seçmek yalnızca konektör tipiyle ilgili değildir. Başarılı entegrasyon, denetleyicinin tam LCD panel ve sistem mimarisiyle eşleştirilmesine bağlıdır.

OEM ve ODM projeleri için mühendislik desteği şunları içerebilir:

• LCD panel uyumluluğunun doğrulanması.
• Firmware optimizasyonu ve ayarlanması.
• EDID değişikliği.
• Arka ışık parametre ayarı.
• Özel LVDS ve eDP kablo tasarımı.
• Özelleştirilmiş ekipman için PCB logo baskısı.
• Panel voltajı ve arka ışık gereksinimi eşleşmesi.

Bu hizmetler, müşterinin genel bir kontrol panosu yerine özelleştirilmiş bir ekran aksamına ihtiyacı olduğunda özellikle değerli olabilir. LCD, sürücü kartı, kablo ve arka ışığı bağımsız bileşenler olarak ele almak yerine, ekran sisteminin tamamı entegre bir çözüm olarak değerlendirilebilir.

Özelleştirilmiş bir proje için alıcılar, teknik değerlendirmeden önce LCD model numarasını, gerekli video girişini, giriş gücünü, arka ışık gereksinimlerini, tahmini yıllık miktarı ve herhangi bir ürün yazılımı veya OEM gereksinimlerini hazırlamalıdır.

Mühendisler Doğru Ekran Kontrol Cihazını Nasıl Seçmeli?

Bir kontrol kartı satın almadan önce mühendisler, yalnızca harici konnektör görünümüne göre bir kart seçmek yerine çeşitli teknik parametreleri doğrulamalıdır.

1. LCD arayüzünü onaylayın.Panelin LVDS mi yoksa eDP mi kullandığını belirleyin ve tam konnektör ile pin konfigürasyonunu tanımlayın.
2. Panel voltajını kontrol edin.LCD'nin 3,3V, 5V veya 12V gerektirdiğini doğrulayın.
3. Arka ışığı doğrulayın.Gerekli arka ışık voltajını, etkinleştirme sinyalini ve PWM gereksinimlerini onaylayın.
4. Video kaynağını kontrol edin.Ana bilgisayarın HDMI, DP, VGA veya uyumlu Type-C DP Alt Modu kullanıp kullanmadığını belirleyin.
5. Çözünürlüğü ve zamanlamayı onaylayın.Denetleyici ürün yazılımı, hedef panelin ekran parametreleriyle uyumlu olmalıdır.
6. Çalışma ortamını değerlendirin.Endüstriyel ekipmanlar için sıcaklık, ESD, güç kararlılığı ve sürekli çalışma gereksinimleri dikkate alınmalıdır.
7. Özelleştirme gereksinimlerini tartışın.OEM üretimi için, seri üretimden önce kablo konfigürasyonu, donanım yazılımı, PCB işaretlemesi ve panel eşleştirmesi onaylanmalıdır.

Bu kontrol listesi, prototip testi ve üretim dağıtımı sırasında uyumluluk sorunlarının azaltılmasına yardımcı olur.

Sıkça Sorulan Sorular

S1: Anakart hem LVDS hem de eDP LCD panellerini destekliyor mu?

Evet. Denetleyici hem LVDS hem de eDP TFT LCD panellerini destekleyecek şekilde tasarlanmıştır. Mevcut konfigürasyonlar, 20 pinli, 30 pinli ve 40 pinli FPC arayüzlerine sahip çift kanallı 8 bit LVDS ve eDP seçeneklerini içerir.

S2: Hangi video girişleri destekleniyor?

Kart HDMI, DisplayPort, VGA ve USB Type-C video girişini destekler. C Tipi videonun çalışması, uygun DisplayPort Alt Modu işlevselliğini destekleyen ana cihaza bağlıdır.

S3: Hangi panel voltajları mevcut?

Belirtilen panel voltajı seçenekleri 3,3V, 5V ve 12V'dir. Hedef LCD panel özelliklerine göre uygun ayar seçilmelidir.

S4: Kontrol cihazı bir OEM projesi için özelleştirilebilir mi?

Evet. Özelleştirme desteği, LCD uyumluluk doğrulamasını, ürün yazılımı optimizasyonunu, EDID değişikliğini, arka ışık parametre ayarlamasını, özelleştirilmiş LVDS/eDP kablolarını ve PCB logosu yazdırmayı içerebilir.

S5: Teklif talep etmeden önce hangi bilgiler sağlanmalıdır?

LCD panel modelinin, istenen video girişinin, giriş voltajının, arka ışık gereksinimlerinin, beklenen yıllık miktarın ve herhangi bir OEM veya donanım yazılımı özelleştirme gereksiniminin sağlanması önerilir. Bu ayrıntılar mühendislik ekibinin uyumluluğu daha doğru değerlendirmesine olanak tanır.

Son Paket Servis

Esnek bir çok arayüzlü ekran denetleyicisi, modern ve eski video kaynakları ile farklı nesil endüstriyel TFT LCD paneller arasındaki bağlantıyı basitleştirebilir. LVDS ve eDP çıkışlarıyla birleştirilmiş HDMI, DisplayPort, VGA ve Type-C girişleriyle çözüm, çok çeşitli endüstriyel HMI, CNC, medikal, kiosk, ulaşım ve yerleşik ekran uygulamalarını destekleyebilir. Yapılandırılabilir panel gücü, arka ışık seçenekleri, endüstriyel sıcaklık aralığı ve OEM/ODM mühendislik hizmetleri, özelleştirilmiş ekran projelerini daha da destekler.

Endüstriyel bir ekran geliştiriyorsanız, mevcut bir LCD sistemini yükseltiyorsanız veya OEM üretimi için güvenilir bir kontrolör çözümü arıyorsanız, LCD modelinizi ve arayüz gereksinimlerinizi SKY-TDM'ye sağlayın.Bize UlaşınUyumluluğu, özelleştirme seçeneklerini ve projeniz için uygun bir ekran denetleyici çözümünü görüşmek üzere panel özelliklerinizi, uygulama gereksinimlerinizi ve beklenen miktarı belirtin.
