LCD Modüller + LCD Sürücü Kartları + Dokunmatik Paneller + Çeşitli Kablolar + Mekanik Yapısal Bileşenler
Bu kapsamlı entegrasyon, özelleştirilmiş projeler için temel bir gereklilik haline geldi ve bağımsız LCD modüllerine olan geleneksel güvenden uzaklaşmaya işaret etti. Geçmişte çoğu projede ayrı dokunmatik paneller veya bağımsız LCD modülleri gibi yalnızca ayrı bileşenler gerekiyordu. Ancak endüstri geliştikçe kaynak entegrasyonu proje başlatmada çok önemli bir faktör haline geldi.
Bu bileşenler farklı tedarikçilerden tedarik edildiğinde ve birleştirildiğinde bileşen uyumluluğu, iç alan düzeni ve montaj süreçleri gibi sorunlar sıklıkla ortaya çıkar ve bu da ürün uyumsuzluklarına yol açar. Bu, özelleştirilmiş projelerin doğasında bulunan benzersiz bir zorluktur.
SKY-TDMürünleri öncelikle endüstriyel, medikal, self servis kiosk ve demiryolu ulaşım uygulamalarındaki özelleştirilmiş projelerin ihtiyaçlarını karşılamak üzere tasarlanmıştır. Proje yaşam döngüsü boyunca uyumluluk ve eşleştirme sorunlarını çözmek için entegre dokunmatik ve ekran çözümleri sunuyoruz.

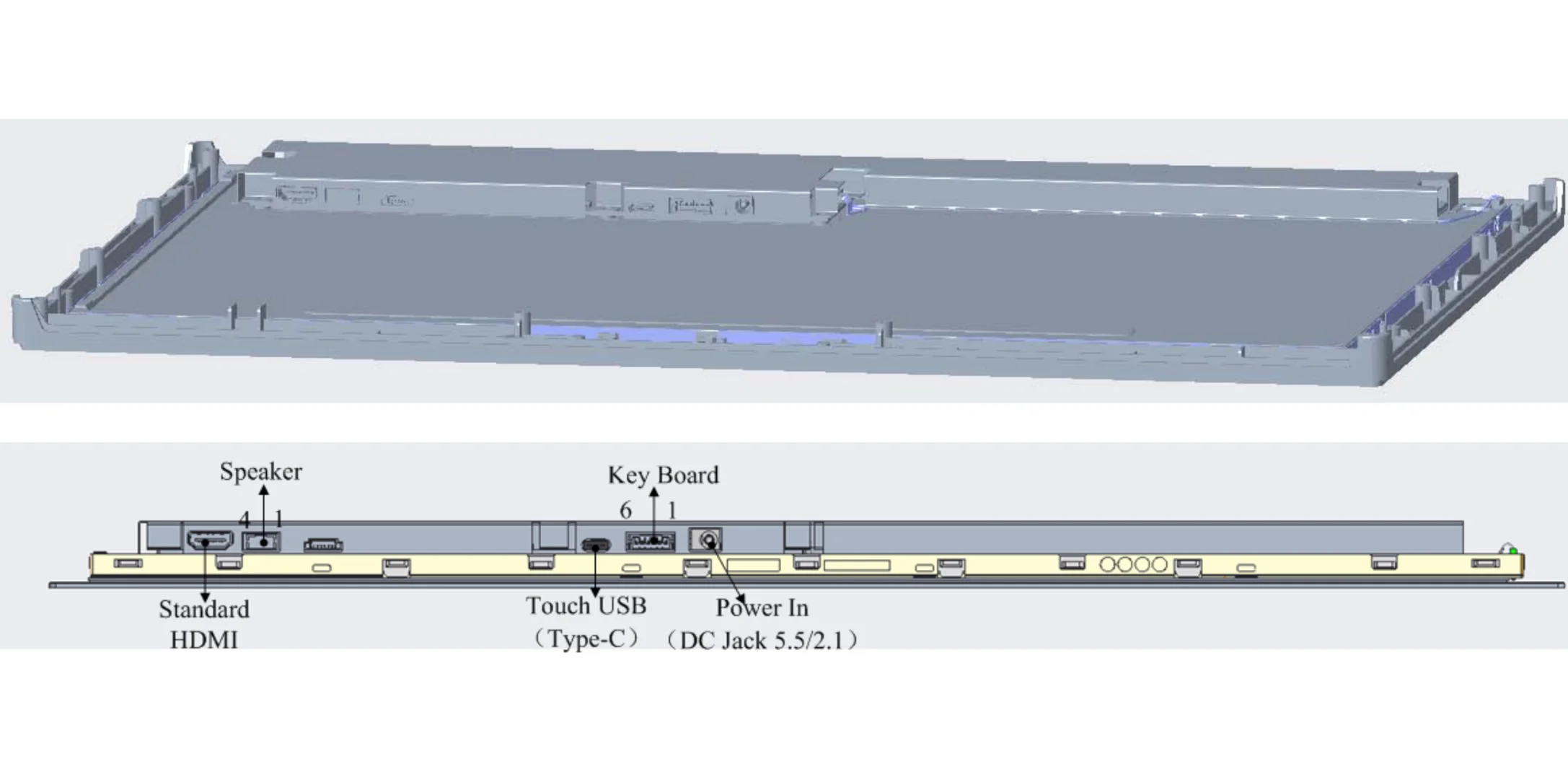

Bu, LCD modülünü, PCAP kapasitif dokunmatik paneli ve sürücü kartı sistemini tek bir ekran mimarisine entegre eden, dokunmatik işlevselliğe sahip 21,5 inçlik bir LCD'dir. Müşterilerin yalnızca 12V DC güç kaynağı ve bunu ekipmanlarına dağıtmak için bir HDMI giriş sinyali sağlamaları yeterlidir; böylece harici bir sürücü kartına olan ihtiyaç ortadan kalkar.
Temel Özellikler:
· 21,5 inç ekran boyutu
· 1920 x 1080 Full HD çözünürlük
· PCAP 10 noktalı kapasitif dokunmatik
· HDMI video giriş arayüzü
· USB Type-C dokunmatik arayüz
· İsteğe bağlı AG (Parlama Önleyici) ve AF (Parmak İzi Önleyici) yüzey işlemi
· Dahili hoparlör

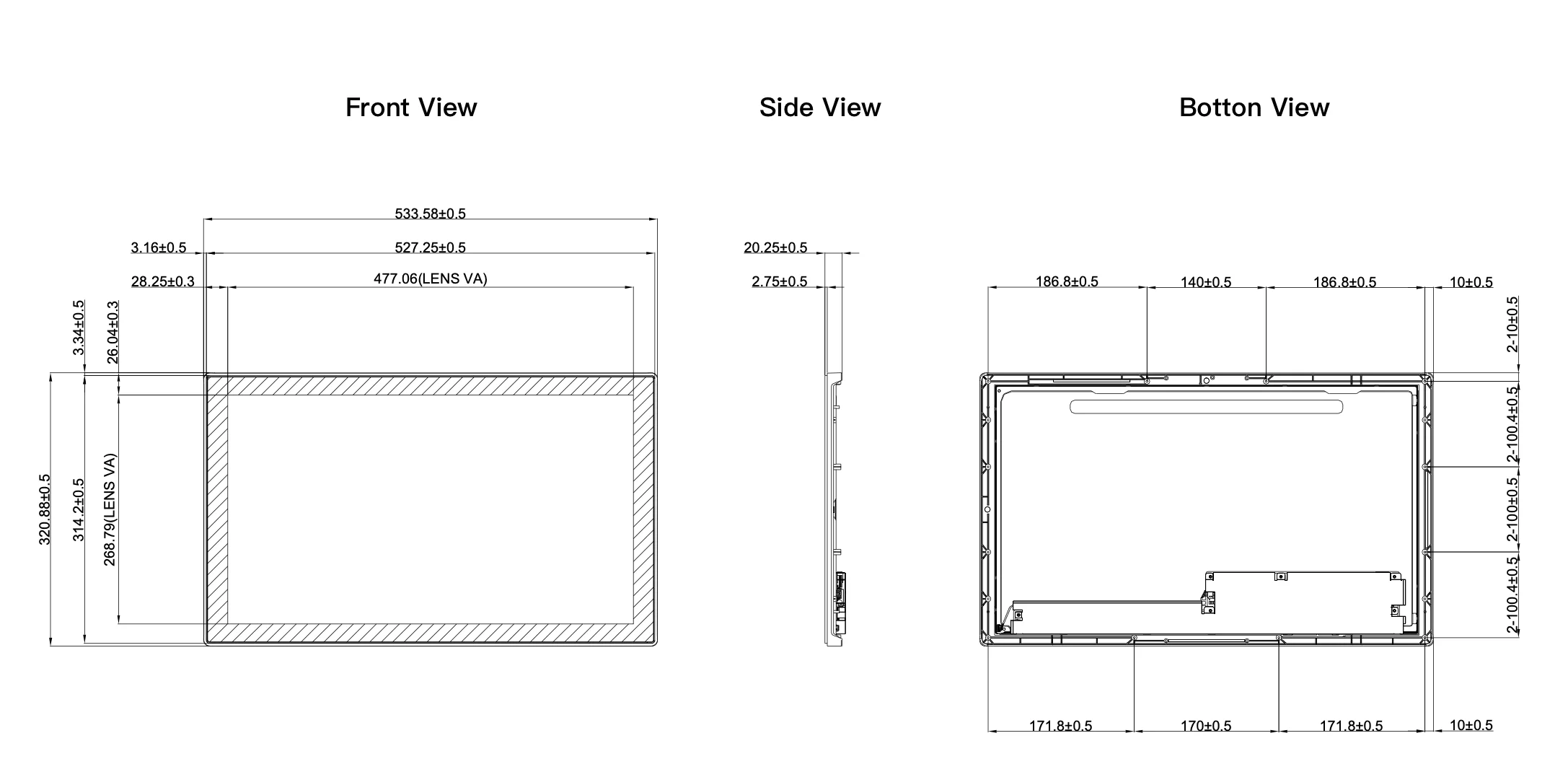

Genel ürün boyutları 533,58 x 320,88 x 20,25 mm olup, tipik güç tüketimi 26,26 W'tır.
Entegrasyonun temel amacı, bağımsız bileşenlerin sayısını azaltmak ve ekran mimarisinin kurulumunu basitleştirmektir.
Entegre ekranlar potansiyel olarak genel sistem maliyetlerini düşürebilir. Bileşen tedarik verimliliğini artırmaya, kablo ve konnektör ihtiyacını azaltmaya, montaj süreçlerini kolaylaştırmaya, mühendislik koordinasyon çabalarını azaltmaya ve ekran sistemi entegrasyon süresini kısaltmaya yardımcı olurlar. Bu iyileştirmeler gizli işçilik maliyetlerini etkili bir şekilde azaltır. Ancak gerçek maliyet düşüşü orijinal ekran mimarisine, üretim hacmine ve özelleştirme gereksinimlerine bağlıdır.
Evet, kompakt mekanik tasarım için daha fazla fırsat yaratıyor. Bağımsız ekran sürücü kartlarının bir LCD panelin arkasına veya yanına takılması gerektiğinde, PCB ve kablolar için ekstra alan ayrılmalıdır.
İlgili ekran elektronik bileşenlerinin doğrudan ekran mimarisine entegre edilmesi sayesinde sürücü kartı ve ilgili kablolar için yer ayırmaya gerek kalmaz.
Bu alan optimizasyonu, ekranın genellikle doğrudan muhafazanın ön kısmına monte edildiği self-servis terminaller için özellikle pratiktir.
Self servis terminaller, "Dokunmatik + Ekran Entegrasyonu" için en temsili uygulama senaryosudur.
21,5 inç Full HD dokunmatik ekran, tüm kullanıcı akışını sorunsuz bir şekilde sunmak için geniş bir ekran alanı sağlar: Menü Ekranı → Ürün Seçimi → Sipariş Onayı → Ödeme ve Ödeme → Makbuz Yazdırma.

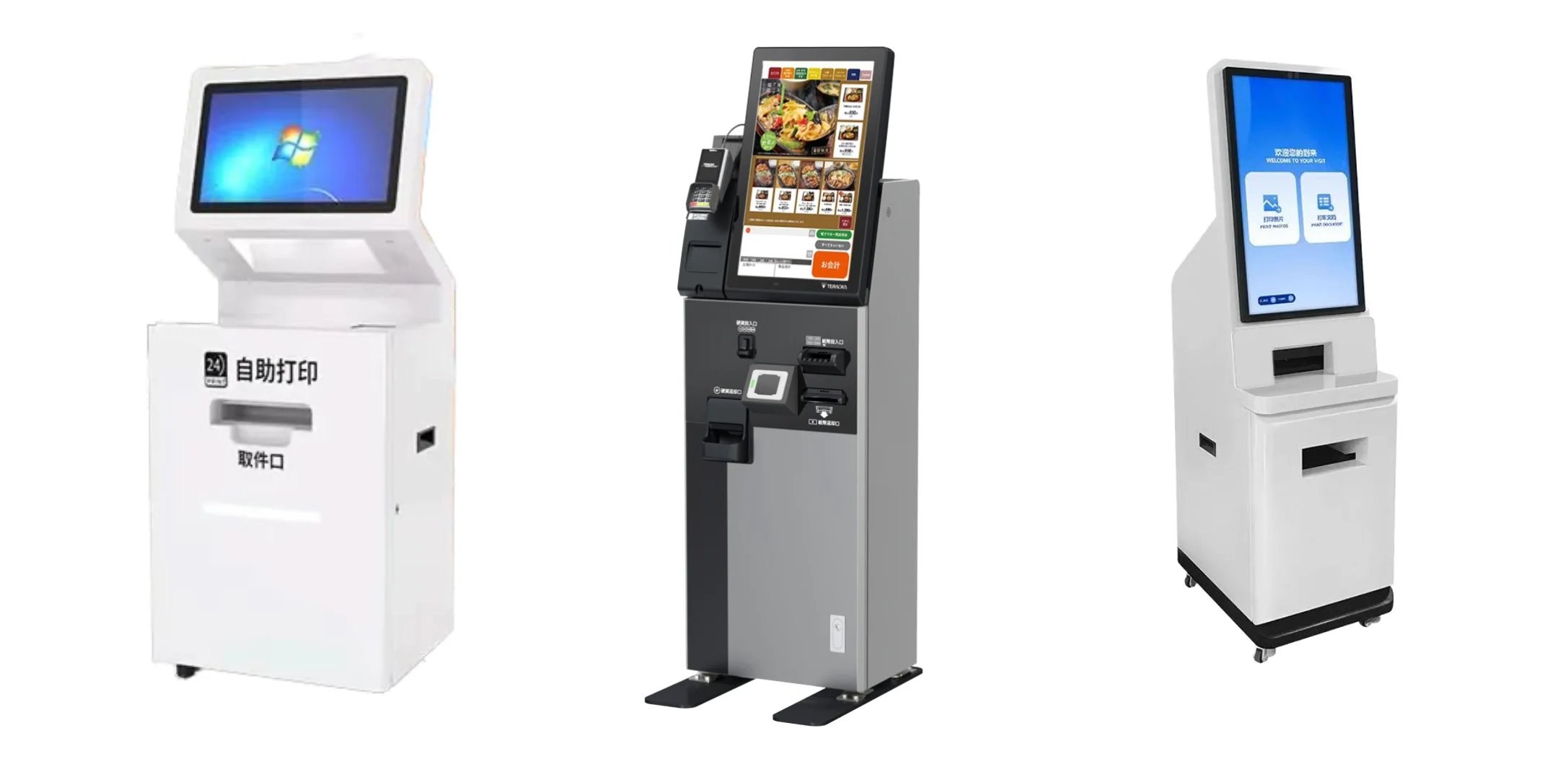

Aynı ekran tasarımı konsepti diğer self-servis ekipmanlara da uygulanabilir:
· Kendi Kendine Sipariş Veren Kiosklar: Büyük dokunmatik ekranlar, kullanıcıların herhangi bir personel yardımı olmadan ürünlere tam olarak göz atmasına, siparişleri yönetmesine ve işlemleri tamamlamasına olanak tanır.
· Ödeme Terminalleri: Ekran, işlem talimatlarını, işlem bilgilerini ve dokunma etkileşimlerini kullanıcıya dönük tek bir arayüzde birleştirebilir.
· Otomat Makineleri: Dokunmatik arayüz, ürün bilgilerini, promosyon içeriğini, ürün seçimini ve ödeme rehberliğini sergilemek için kullanılabilir.
· Biletleme ve Check-In Terminalleri: İnteraktif ekranlar, varış noktası seçimi, rezervasyon sorguları, bilet basımı veya check-in prosedürleri konusunda kullanıcılara rehberlik edebilir.
· Self Servis Yazıcılar: Dokunmatik ekran belge seçimini, içerik önizlemesini, yazdırma seçeneği ayarlarını ve ödeme işlevlerini kolaylaştırabilir.
Dokunmatik ekran ekipmanı geliştirmedeki en önemli zorluklardan biri, dokunmatik panelin, LCD modülün, sürücü kartı denetleyicisinin ve mekanik yapının birlikte sorunsuz bir şekilde çalışmasını sağlamaktır.
Bu entegre yaklaşım özellikle seri üretilen ekipman üreticileri için çok uygundur. Bu gibi durumlarda ekran tutarlılığı, kurulum verimliliği ve tedarik zinciri koordinasyonu büyük önem taşıyor. 21,5 inçlik ürünümüzü örnek alarak LCD, dokunmatik panel ve sürücü elektroniğinin tek bir ekran modülü mimarisine nasıl entegre edilebileceğini gösteriyor. Ayrıca sıcaklık, titreşim, termal şok, güç çevrimi ve ESD gibi çeşitli koşullar altında güvenilirlik gereksinimlerini de karşılar.
OEM müşterileri için bu işbirlikçi ürün tasarımı nihai çözümü temsil ediyor. Bu, en başından itibaren tüm ekran çözümünün izole bir LCD bileşeni olarak ele alınmak yerine ekipmanın ayrılmaz bir parçası olarak tasarlandığı anlamına gelir.
Lütfen iletişime geçinSKY-TDM. Ekibimiz değerlendirmede yardımcı olacak ve projenize özel ideal entegre ekran çözümünü (LCD + Sürücü Kartı + Dokunmatik Panel) sağlayacaktır.
