HDMI - TTL Arayüzü AD Kartı Endüstriyel LCD Entegrasyonunu Nasıl Kolaylaştırabilir?

Güvenilir sinyal dönüşümüne ihtiyaç duyan OEM ekran projeleri içinHDMI - TTL Arayüzü AD KartıitibarenSKY-TDMHDMI video kaynaklarını TTL/RGB TFT LCD panellere bağlamanın pratik bir yolunu sağlar. Ayarlanabilir panel voltajı, entegre LED arka ışık kontrolü, özelleştirilebilir aygıt yazılımı ve kompakt endüstriyel tasarımı, onu gömülü ekipmanlar, HMI terminalleri, tıbbi cihazlar, laboratuvar cihazları ve diğer yer kısıtlı ekran uygulamaları için uygun hale getirir.

HDMI - TTL Arayüzü AD Kartı, TTL/RGB sinyalini kullanan bir HDMI video kaynağı ile uyumlu bir TFT LCD panel arasında kontrol köprüsü görevi görür. Ekipman üreticileri için bu tip kontrolörün değeri, temel sinyal dönüştürmenin ötesine uzanır. Panel voltajı seçimi, ekran zamanlaması, arka ışık yönetimi, arayüz eşleştirme, ürün yazılımı yapılandırması ve PCB güvenilirliğinin tümü, yerleşik bir ekran sisteminin başarısını etkileyebilir. SKY-TDM çözümü birden fazla TTL arayüz konfigürasyonunu, 3,3V/5V panel voltaj ayarını, entegre LED arka ışık kontrolünü, özelleştirilebilir aygıt yazılımını ve 8–18V DC güç girişini destekler. Bu özellikler mühendislerin ek devreleri azaltmasına, kablolamayı basitleştirmesine, LCD entegrasyonunu hızlandırmasına ve daha esnek endüstriyel ekran ürünleri geliştirmesine yardımcı olur.

İçindekiler

1. HDMI - TTL Arayüzü AD Kartı Nedir?
2. TFT LCD Projelerinde HDMI'dan TTL'ye Dönüşüm Neden Önemlidir?
3. Değerlendirilmesi Gereken Temel Özellikler Nelerdir?
4. Temel Teknik Özellikler
5. Tahta Nerelerde Kullanılabilir?
6. Mühendisler LCD Entegrasyonuna Nasıl Yaklaşmalıdır?
7. Özelleştirme Proje Uyumluluğunu Nasıl Artırır?
8. Sıkça Sorulan Sorular
9. Sonuç ve Proje Desteği

HDMI - TTL Arayüzü AD Kartı Nedir?

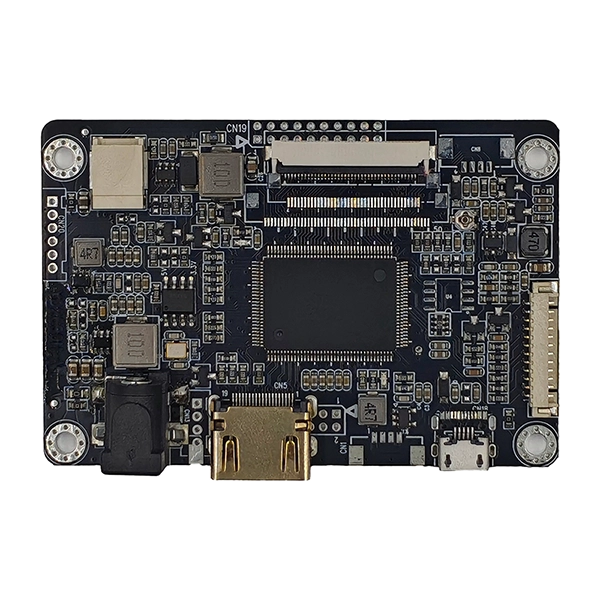

HDMI - TTL Arayüzü AD Kartı, bir HDMI kaynağından gelen video bilgilerini uyumlu bir TTL/RGB TFT LCD panelinin işleyebileceği bir sinyal formatına dönüştüren bir LCD denetleyicisidir. HDMI yaygın olarak bilgisayarlar, gömülü sistemler, endüstriyel kontrolörler ve diğer modern dijital video kaynakları tarafından kullanılırken, birçok TFT LCD panel paralel RGB veya TTL arayüzlerini kullanır.

Uygun bir kontrol cihazı olmadan mühendislerin ana sistemi yeniden tasarlaması veya ek sinyal dönüştürme devresi geliştirmesi gerekebilir. Özel bir denetleyici kartı daha doğrudan bir entegrasyon yolu sağlar ve sinyal işlemeyi, panel güç yönetimini, zamanlama yapılandırmasını ve arka ışık kontrolünü tek bir kompakt çözümde birleştirebilir.

SKY-TDM HDMI - TTL Arayüzü AD Kartı, endüstriyel LCD entegrasyonu için özel olarak tasarlanmıştır. Ürün özelliklerine göre TTL/RGB ekran çıkış yapılandırmalarını, ayarlanabilir 3,3V veya 5V panel voltajını, entegre LED sürücüsünü, özelleştirilebilir ürün yazılımını ve 8–18V DC güç kaynağı aralığını destekler.

TFT LCD Projelerinde HDMI'dan TTL'ye Dönüşüm Neden Önemlidir?

Ekran entegrasyonu genellikle doğru fiziksel boyutlara sahip bir LCD seçmekten daha fazlasını içerir. Mühendisler ayrıca video kaynağı, arayüz, voltaj, zamanlama, arka ışık, konektör ve mekanik yapıyı da eşleştirmelidir.

Uygun bir HDMI-TTL denetleyicisi, birçok yaygın entegrasyon sorununun üstesinden gelmeye yardımcı olabilir:

• Arayüz uyumluluğu:HDMI video kaynakları ile TTL/RGB TFT paneller arasında pratik bağlantı sağlar.
• Güç eşleştirme:Ayarlanabilir panel voltajı, farklı LCD elektrik gereksinimlerinin karşılanmasına yardımcı olur.
• Arka ışık yönetimi:Entegre LED arka ışık kontrolü, ayrı bir sürücü devresine olan ihtiyacı azaltır.
• Firmware uyarlaması:Ekran zamanlaması ve diğer parametreler belirli LCD modelleri için özelleştirilebilir.
• Kompakt kurulum:Muhafaza alanının sınırlı olduğu durumlarda küçük bir denetleyici düzeni değerli olabilir.
• Geliştirme verimliliği:Hazır bir denetleyici mimarisi, OEM ekibinin ihtiyaç duyduğu ekran arayüzü geliştirme miktarını azaltabilir.

Değerlendirilmesi Gereken Temel Özellikler Nelerdir?

1. Çoklu TTL/RGB Arayüz Yapılandırmaları

Farklı TFT panelleri, farklı FPC pin atamalarını ve sinyal yapılandırmalarını kullanabilir. Kart, 40 pinli ve 50 pinli RGB yapılandırmaları da dahil olmak üzere çeşitli arayüz düzenlemelerini destekleyerek mühendislere uygun panelleri seçerken daha fazla esneklik sağlıyor.

2. Ayarlanabilir Panel Gerilimi

Kontrol cihazı seçilebilir 3,3V ve 5V panel çıkış voltajını destekler. Bu önemlidir çünkü uyumsuz bir voltajın sağlanması ekranın kararsızlığına neden olabilir veya potansiyel olarak panel elektroniklerine zarar verebilir. Voltaj seçimi her zaman LCD üreticisinin elektrik spesifikasyonlarına göre doğrulanmalıdır.

3. Entegre LED Arka Işık Sürücüsü

Yerleşik arka ışık kontrol devresi, ekran kontrolünü ve LED arka ışık yönetimini aynı kartta birleştirerek sistem mimarisini basitleştirir. Arka ışık arayüzü, sistem düzeyinde kontrol için güç, AÇIK/KAPALI ve PWM/Vadj ile ilgili bağlantılar sağlar.

4. Özelleştirilebilir Firmware

LCD paneller, görüntülerin doğru şekilde görüntülenmesi için uygun zamanlama parametrelerine ihtiyaç duyar. Ürün yazılımı özelleştirmesi, proje gereksinimlerine bağlı olarak çözünürlük, zamanlama, ekran yönü, önyükleme logosu ve OSD yapılandırması gibi parametreleri kapsayabilir.

5. Endüstri Odaklı Tasarım

Endüstriyel ekipman sürekli olarak çalışabilir ve elektriksel parazit, sıcaklık değişimi ve alan sınırlamalarıyla karşılaşabilir. Denetleyici, zorlu yerleşik uygulamaları desteklemek için istikrarlı güç yönetimi, optimize edilmiş sinyal yönlendirme ve EMI bilinçli mühendislik ile tasarlanmıştır.

Temel Teknik Özellikler

Aşağıdaki tablo, HDMI - TTL Arayüzü AD Kartının yayınlanan ana özelliklerini özetlemektedir:

Mühendisler, sipariş vermeden veya seri üretime başlamadan önce, seçilen LCD panele göre elektrik, zamanlama, mekanik ve konnektör özelliklerinin tamamını doğrulamalıdır.

Tahta Nerelerde Kullanılabilir?

Kompakt mimari ve yapılandırılabilir ekran arayüzü, HDMI - TTL Arayüzü AD Kartını çeşitli gömülü uygulamalar için kullanışlı hale getirir. Tipik kullanım durumları şunları içerir:

• Endüstriyel HMI:Endüstriyel bilgisayarları veya kontrol cihazlarını kompakt TFT operatör ekranlarına bağlayın.
• Tıbbi aletler:Teşhis, izleme ve laboratuvar ekipmanı için bir ekran arayüzü sağlayın.
• Taşınabilir test ekipmanı:PCB alanının ve güç yönetiminin önemli olduğu kompakt ekranları destekleyin.
• Bina otomasyonu:Kontrol ve izleme terminallerinde kullanılan sürücü ekran modülleri.
• Güvenlik ekipmanları:TFT ekranları kompakt izleme ve kontrol cihazlarına entegre edin.
• Gömülü terminaller:Özelleştirilmiş endüstriyel ve akıllı cihazlar için HDMI'dan TTL'ye bağlantı sağlayın.

Bu uygulamalar genellikle benzer gereksinimleri paylaşır: kararlı görüntü aktarımı, öngörülebilir panel uyumluluğu, kompakt kurulum ve son LCD yapılandırmasına uyarlanabilen bir denetleyici.

Mühendisler LCD Entegrasyonuna Nasıl Yaklaşmalıdır?

Güvenilir bir ekran projesi, giriş konnektörünü temel alan bir denetleyici seçmek yerine, LCD panel özellikleriyle başlamalıdır. Yapılandırılmış bir uyumluluk kontrolü, geliştirme aşamasında daha sonra maliyetli yeniden tasarımların yapılmasını önleyebilir.

1. LCD modelini tanımlayın:Tam panel parça numarasını ve veri sayfasını doğrulayın.
2. Arayüzü kontrol edin:Panelin gerekli TTL/RGB pin yapılandırmasını kullanıp kullanmadığını doğrulayın.
3. Voltajı onaylayın:Kontrolörün panel voltaj ayarını LCD spesifikasyonuyla eşleştirin.
4. Zamanlamayı doğrulayın:Piksel saatini, yatay zamanlamayı, dikey zamanlamayı, senkronizasyonu ve ilgili parametreleri kontrol edin.
5. Arka ışığı eşleştirin:LED voltajını, akımını, PWM gereksinimlerini ve konektör yapılandırmasını onaylayın.
6. Mekanik ayrıntıları kontrol edin:FPC yönünü, konnektör konumunu, kart boyutlarını ve montaj gereksinimlerini doğrulayın.
7. Tüm montajı test edin:Görüntü stabilitesini, başlatma davranışını, parlaklık kontrolünü, sıcaklık performansını ve uzun süreli çalışmayı değerlendirin.

LCD veri sayfasının, amaçlanan uygulamanın, giriş kaynağının ve muhafaza kısıtlamalarının denetleyici tedarikçisine sağlanması, eşleştirme sürecini önemli ölçüde daha verimli hale getirebilir.

Özelleştirme Proje Uyumluluğunu Nasıl Artırır?

Standart denetleyici kartları yaygın uygulamalar için kullanışlıdır ancak OEM ürünlerinin sıklıkla genel bir yapılandırmayla çözülemeyen gereksinimleri vardır. Firmware ve donanım özelleştirmesi bu nedenle ekran geliştirmenin önemli bir parçası haline gelebilir.

SKY-TDM aşağıdakileri içerebilecek özelleştirme seçenekleri sunar:

• LCD çözünürlüğü ve zamanlama yapılandırması
• Kare hızı ve görüntü parametresi ayarını görüntüleyin
• Önyükleme logosu ve başlangıç ​​arayüzünün özelleştirilmesi
• OSD menü yapılandırması
• Ekran yönü ayarı
• TTL/RGB kablosu ve FPC konektörü eşleşmesi
• Arka ışık parlaklığı ve güç dizisi optimizasyonu
• PCB serigrafi ve özel etiket özelleştirmesi
• Mekanik montaj uyarlaması

Bu yaklaşım özellikle tanımlanmış bir LCD modeline, özelleştirilmiş muhafazaya veya uzun ürün yaşam döngüsüne sahip ekipman geliştiren OEM üreticileri için faydalıdır. SKY-TDM ayrıca dokunmatik panelleri, LCD ekranları ve LCD sürücü kartlarını kapsayan, çok bileşenli kaynak sağlamayı basitleştirmeye yardımcı olabilecek daha geniş ekran entegrasyon yetenekleri sağlar.

Sıkça Sorulan Sorular

S1: Hangi LCD paneller HDMI - TTL Arayüzü AD Kartıyla çalışabilir?

Kart, uyumlu TTL/RGB TFT LCD paneller için tasarlanmıştır. Uyumluluk panelin arayüzüne, çözünürlüğüne, zamanlamasına, voltajına, konektörüne ve arka ışık gereksinimlerine bağlıdır. Tam LCD modelinin sağlanması, mühendislik ekibinin uyumluluğu doğrulamasına yardımcı olur.

S2: Ürün yazılımı belirli bir LCD için özelleştirilebilir mi?

Evet. Ürün yazılımı, ekran zamanlaması, çözünürlük, yönlendirme, başlangıç ​​logosu ve OSD ile ilgili ayarlar dahil olmak üzere proje gereksinimlerine göre özelleştirilebilir.

S3: Kartta arka ışık sürücüsü var mı?

Evet. Denetleyici, ek bir harici arka ışık kontrol modülü ihtiyacını azaltmaya yardımcı olan entegre bir LED arka ışık sürücüsü içerir.

S4: Denetleyici hangi panel voltajını destekliyor?

Yayınlanan teknik özellikler seçilebilir 3,3V ve 5V panel voltajı seçeneklerini gösterir. LCD üreticisinin spesifikasyonlarına göre doğru ayar seçilmelidir.

S5: Yönetim kurulu endüstriyel ekipmanlar için uygun mu?

Evet. Ürün, HMI terminalleri, tıbbi ekipman, laboratuvar cihazları, taşınabilir test cihazları ve gömülü kontrol sistemleri gibi endüstriyel odaklı uygulamalar için tasarlanmıştır. Yayınlanan çalışma sıcaklığı aralığı -20°C ila 80°C'dir.

S6: SKY-TDM uygun kablolar sağlayabilir mi?

Evet. SKY-TDM, özelleştirilmiş TTL/RGB sinyal kabloları ve FPC bağlantıları dahil olmak üzere ekran entegrasyon projeleri için arayüz ve kablo eşleştirmeyi destekler.

S7: OEM müşterileri özelleştirilmiş markalama talep edebilir mi?

Evet. Mevcut özelleştirme, PCB ipek ekran işaretlerini, özel etiketli ambalajı, özel ürün yazılımını ve projeye özgü diğer gereksinimleri içerebilir.

Sonuç ve Proje Desteği

Doğru ekran denetleyicisini seçmek, yerleşik bir LCD projesinin verimliliğini ve güvenilirliğini önemli ölçüde etkileyebilir. HDMI - TTL Arayüzü AD Kartı, HDMI video kaynakları ile TTL/RGB TFT panelleri arasında pratik bir köprü sağlarken, sinyal dönüştürmeyi, panel güç yönetimini, arka ışık kontrolünü ve donanım yazılımı yapılandırmasını kompakt bir çözümde birleştirir. OEM üreticileri için zamanlamayı, bellenimi, kabloları, konektörleri ve mekanik ayrıntıları özelleştirme yeteneği, ürün geliştirmeyi daha da basitleştirebilir ve uzun vadeli istikrarlı üretimi destekleyebilir.

Endüstriyel bir HMI, tıbbi cihaz, laboratuvar cihazı, taşınabilir test cihazı veya başka bir gömülü ekran ürünü geliştiriyorsanız SKY-TDM, LCD modelinizi ve sistem gereksinimlerinizi değerlendirmenize yardımcı olabilir. HDMI - TTL Arayüzü AD Kartını keşfedin veyabize UlaşınUygun bir ekran denetleyicisi çözümünü tartışmak için LCD veri sayfanız, gerekli arayüz, miktar ve özelleştirme gereksinimleriyle.
