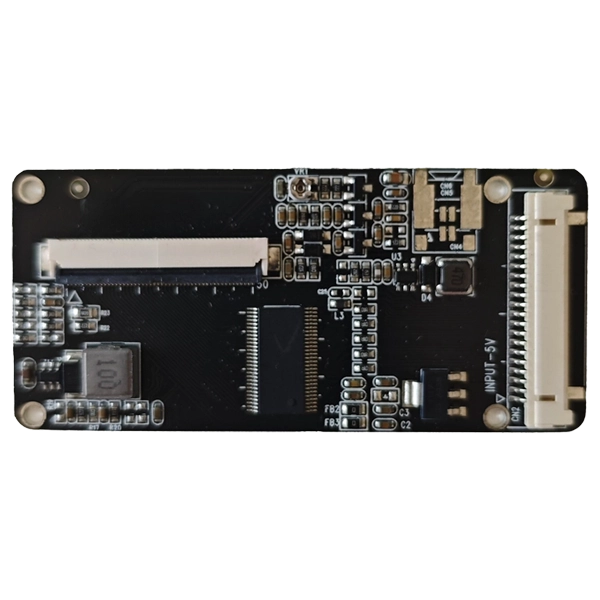

Makale Özeti:Endüstriyel görüntüleme sistemleri geliştikçe, mühendisler sıklıkla pratik bir zorlukla karşı karşıya kalıyor: Modern LVDS sinyal kaynaklarını hâlâ TTL/RGB arayüzlerini kullanan TFT LCD panellere bağlamak.LVDS'den TTL'ye Sinyal Dönüşüm KartıitibarenSKY-TDMbu iki ekran teknolojisi arasında pratik bir köprü oluşturarak ekipman üreticilerinin mevcut LCD panelleri yeniden kullanmalarına yardımcı olurken yeniden tasarım maliyetlerini, geliştirme süresini ve entegrasyon karmaşıklığını azaltır. Endüstriyel sınıf PCB tasarımı, istikrarlı sinyal iletimi, entegre LED arka ışık sürüşü, ayarlanabilir VCOM ve özelleştirme desteği ile bu tür dönüştürme kartı, endüstriyel HMI'lar, tıbbi ekipman, gömülü sistemler, taşıma ekipmanı ve diğer ekran uygulamaları için uygundur.
BirLVDS'den TTL'ye Sinyal Dönüşüm KartıLVDS diferansiyel ekran sinyallerini uyumlu TFT LCD panellerin gerektirdiği TTL/RGB paralel sinyallere dönüştürmek için tasarlanmış bir ekran arayüz devresidir. Bu işlev, endüstriyel bir bilgisayar, yerleşik denetleyici veya ekran kaynağı, seçilen LCD panel bir TTL/RGB arabirimi kullanırken LVDS çıkışı sağladığında özellikle önem kazanır.
Mühendisler, başka türlü uygun olan bir LCD panelini değiştirmek veya tüm kontrol sistemini yeniden tasarlamak yerine, sinyal kaynağı ile ekran arasına bir dönüşüm kartı ekleyebilirler. Bu yaklaşım özellikle eski ekipman yükseltmeleri, özelleştirilmiş endüstriyel ekranlar ve mevcut LCD envanterinin kullanımda kalmasının gerektiği projeler için değerli olabilir.
SKY-TDM'nin çözümü endüstriyel ekran entegrasyonu etrafında tasarlanmıştır. Standart konfigürasyon şunları destekler:8 bit LVDS girişive bir50 pinli TTL/RGB LCD çıkışı5V giriş beslemesi, entegre LED sürücüsü, VCOM ayarı ve çalışma sıcaklığı aralığı-20°C ila +70°C.
Ekran arayüzleri her zaman birbirinin yerine kullanılamaz. LVDS ve TTL/RGB, görüntü verilerini iletmek için farklı yöntemler kullanır; bu, kaynak ve LCD panel farklı arayüz mimarileri kullandığında doğrudan bağlantının genellikle mümkün olmadığı anlamına gelir.
Bu, OEM ekipman üreticileri için çeşitli zorluklar yaratmaktadır:
Düzgün tasarlanmış bir dönüştürme kartı, ekran mimarisinin geri kalanını nispeten değiştirmeden korurken arayüz uyumsuzluğunu giderir. Eski ekipmanlarını yükselten üreticiler için bu, tüm ekran sistemini yeniden tasarlamaktan daha verimli bir yol sağlayabilir.
Sinyal bütünlüğü, ekran dönüşümünde en önemli faktörlerden biridir. Optimize edilmiş diferansiyel yönlendirme, sinyal bozulmasını azaltmaya yardımcı olur ve LVDS kaynağı ile dönüştürme devresi arasında kararlı görüntü aktarımını destekler.
Endüstriyel ekipmanlar sıklıkla motorlar, anahtarlamalı güç kaynakları, iletişim cihazları ve diğer elektromanyetik girişim kaynaklarıyla birlikte çalışır. Dikkatlice tasarlanmış bir PCB düzeni ve güç mimarisi, istenmeyen parazitlerin azaltılmasına ve genel sistem kararlılığının iyileştirilmesine yardımcı olabilir.
Kart, uyumlu TFT paneller için TTL/RGB 50 pinli LCD arayüzü sağlar. Arayüz RGB verilerini, senkronizasyon sinyallerini, saati, güçle ilgili sinyalleri, VCOM'u, sıfırlamayı ve diğer ekran kontrol bağlantılarını içerir.
Entegre bir LED arka ışık sürücüsü, genel ekran mimarisinin basitleştirilmesine yardımcı olur. Ekipman üreticileri birden fazla bağımsız devre tedarik etmek yerine dönüştürme ve arka ışık işlevlerini daha kompakt bir ekran çözümüne entegre edebilir.
VCOM ayarı, kartı farklı LCD panellerle eşleştirirken ek esneklik sağlar. Mühendisler, seçilen panel için uygun görüntü performansının elde edilmesine yardımcı olmak amacıyla ekran yapılandırmasında ince ayar yapabilir.
Ekran entegrasyonu projeleri sıklıkla özelleştirilmiş konektörler, pin tanımları, kablo uzunlukları, montaj konumları, ürün yazılımı yapılandırmaları veya LCD zamanlama parametreleri gerektirir. Bu unsurları uyarlayabilen bir dönüşüm kartı üreticisi, OEM müşterilerinin entegrasyon çalışmalarını önemli ölçüde azaltabilir.
Aşağıdaki tablo SKY-TDM'nin tipik konfigürasyonunu özetlemektedirLVDS'den TTL'ye Sinyal Dönüşüm Kartı. Gerçek özellikler seçilen LCD panele ve özelleştirilmiş proje gereksinimlerine göre değişiklik gösterebilir.
| Öğe | Tipik Şartname |
|---|---|
| Giriş Arayüzü | LVDS, 8 bit |
| LCD Çıkış Arayüzü | TTL/RGB, 50 pimli |
| Giriş Gerilimi | 5V |
| Arka Işık Sürücüsü | Entegre LED sürücüsü |
| VCOM Ayarı | Destekleniyor |
| Çalışma Sıcaklığı | -20°C ila +70°C |
| Özel Tasarım | Destekleniyor |
| Tipik LVDS Konektörü | HRS DF14-20 / DF19-20 arayüzü |
| LCD Konektörü | TTL FFC 50 pimli |
Mühendislik projeleri için arayüz spesifikasyonu her zaman tam LCD panel veri sayfasıyla karşılaştırılarak kontrol edilmelidir. Sinyal tanımları, voltaj gereksinimleri, zamanlama, yönlendirme ve konnektör atamaları paneller arasında farklılık gösterebileceğinden pin sayısı tek başına uyumluluğu garanti etmez.
LVDS'den TTL'ye dönüştürmenin esnekliği, bu teknolojinin çeşitli endüstriyel ve yerleşik ekran projelerinde kullanışlı olmasını sağlar.
Örneğin, bir ekipman üreticisi, kurulu bir makineye halihazırda entegre edilmiş, kanıtlanmış 50 pinli bir TTL LCD panele sahip olabilir. Yedek denetleyicinin TTL/RGB yerine LVDS çıkışı vermesi durumunda, bir dönüştürme kartı, üreticinin ekran aksamının tamamını değiştirmesini gerektirmeden bir arayüz köprüsü sağlayabilir.
Bir dönüşüm kartının seçilmesi, yalnızca istenen konnektör tipinden ziyade LCD panel ile başlamalıdır. Mühendisler sipariş vermeden önce panel arayüzü bilgilerinin tamamını toplamalıdır.
Kaynağın tek kanallı mı yoksa çift kanallı LVDS mi sağladığını, bit derinliğini, sinyal zamanlamasını, voltaj gereksinimlerini ve konnektör yapılandırmasını kontrol edin. SKY-TDM'nin standart çözümü tek kanallı 8 bit LVDS girişini desteklerken, farklı gereksinimler için özelleştirilmiş tasarımlar da değerlendirilebilmektedir.
50 pinli bir TTL konektörü mutlaka her LCD'nin aynı pin çıkışını kullandığı anlamına gelmez. RGB verileri, HSYNC, VSYNC, DE, DCLK, VCOM, güç, arka ışık ve kontrol sinyalleri, dönüşüm kartı tanımıyla dikkatlice karşılaştırılmalıdır.
LCD çözünürlüğü, piksel saati, yatay zamanlama, dikey zamanlama ve senkronizasyon gereksinimleri kart konfigürasyonuna uygun olmalıdır. Farklı LCD modelleri için bellenim veya donanım ayarları gerekli olabilir.
Seçim aşamasında konnektör konumu, kablo uzunluğu, PCB boyutları, montaj delikleri ve mevcut kurulum alanı dikkate alınmalıdır. Kompakt, özelleştirilmiş bir PCB, sınırlı dahili alana sahip ekipmanlara entegrasyonu kolaylaştırabilir.
Endüstriyel projeler için ilk numune, satın alma kararının yalnızca bir bölümünü oluşturur. Alıcılar ayrıca mühendislik desteğini, özelleştirme yeteneklerini, kalite kontrolünü, numune testini, üretim kapasitesini ve uzun vadeli ürün kullanılabilirliğini de değerlendirmelidir.
Endüstriyel alıcılar için bir dönüşüm panosunun değeri, temel sinyal dönüştürmenin ötesine geçer. SKY-TDM, çözümünü daha geniş bir endüstriyel ekran entegrasyon hizmetinin parçası olarak konumlandırıyor ve OEM ve ODM projelerini uyumluluk değerlendirmesinden üretime kadar destekliyor.
Temel avantajlar şunları içerir:
Bu tek noktadan yaklaşım, genel bir geliştirme kartı yerine belirli bir LCD ile eşleşen bir dönüştürme kartına ihtiyaç duyan OEM üreticileri için özellikle yararlı olabilir. Mühendisler, projenin başlangıcında LCD modelini, arayüz tanımını, çözünürlüğü, konnektörü ve mekanik gereksinimleri doğrulayarak seri üretim öncesinde uyumluluk risklerini azaltabilirler.
Standart çözüm, 50 pinli TTL/RGB arayüzü kullanan uyumlu TFT LCD paneller için tasarlanmıştır. Tam uyumluluk, LCD'nin pin tanımına, zamanlamasına, çözünürlüğüne, voltajına ve diğer elektrik gereksinimlerine bağlıdır.
Evet. OEM ve ODM projeleri için konnektör tipleri, pin atamaları, kablo uzunlukları ve arayüz tanımları hedef LCD ve ekipman yapısına göre özelleştirilebilir.
Evet. İlgili donanım veya ürün yazılımı yapılandırmaları için farklı LCD çözünürlükleri ve zamanlama gereksinimleri değerlendirilebilir. Mühendisler, uyumluluk değerlendirmesi için tam LCD modelini veya veri sayfasını sağlamalıdır.
Evet. Kart, endüstriyel ekran entegrasyonu için tasarlanmıştır ve -20°C ila +70°C çalışma sıcaklığı aralığını destekler. PCB düzeni, güç tasarımı ve sinyal mimarisi, zorlu uygulamalarda kararlı çalışma için optimize edilmiştir.
Evet. Gerektiğinde LVDS kabloları, arka ışık kabloları, güç kabloları ve özelleştirilmiş donanımlar dahil olmak üzere eşleşen kablo düzenekleri sağlanabilir.
Standart sürüm, tek kanallı 8 bit LVDS girişini destekler. Çift kanallı LVDS gereksinimleri, hedef LCD'nin zamanlaması ve arayüz özelliklerine göre özelleştirilmiş kart geliştirme için değerlendirilebilir.
Evet. Endüstriyel projeler için numune değerlendirmesi şiddetle tavsiye edilir. Dönüşüm kartının gerçek LCD panel ve sistem denetleyicisi ile test edilmesi, toplu üretim öncesinde sinyal uyumluluğunu, görüntü kalitesini, zamanlamayı, arka ışık çalışmasını ve mekanik entegrasyonu doğrulayabilir.
BirLVDS'den TTL'ye Sinyal Dönüşüm KartıModern LVDS tabanlı sistemlerin mevcut TTL/RGB TFT LCD panellerle çalışması gerektiğinde etkili bir çözüm olabilir. Kararlı sinyal dönüşümü, endüstriyel odaklı PCB tasarımı, entegre arka ışık sürüşü, VCOM ayarı ve özelleştirme yeteneklerini birleştirerek, OEM'lerin mevcut LCD donanımının kullanılabilirliğini artırırken ekran entegrasyonunu basitleştirmesine yardımcı olabilir. Özelleştirilmiş arayüzler, LCD uyumluluk değerlendirmesi, kablo eşleştirme veya üretim desteği gerektiren projeler için deneyimli bir endüstriyel ekran ortağı seçmek, prototipten seri üretime geçişi çok daha verimli hale getirebilir. Özelleştirilmiş bir ürün için güvenilir bir Çin üreticisi ve tedarikçisi arıyorsanızLVDS'den TTL'ye Sinyal Dönüşüm Kartı, bize UlaşınSKY-TDM mühendislik ekibiyle uygun bir çözümü görüşmek üzere LCD modeliniz, arayüz tanımınız, çözünürlüğünüz ve sistem gereksinimlerinizle iletişime geçin.
