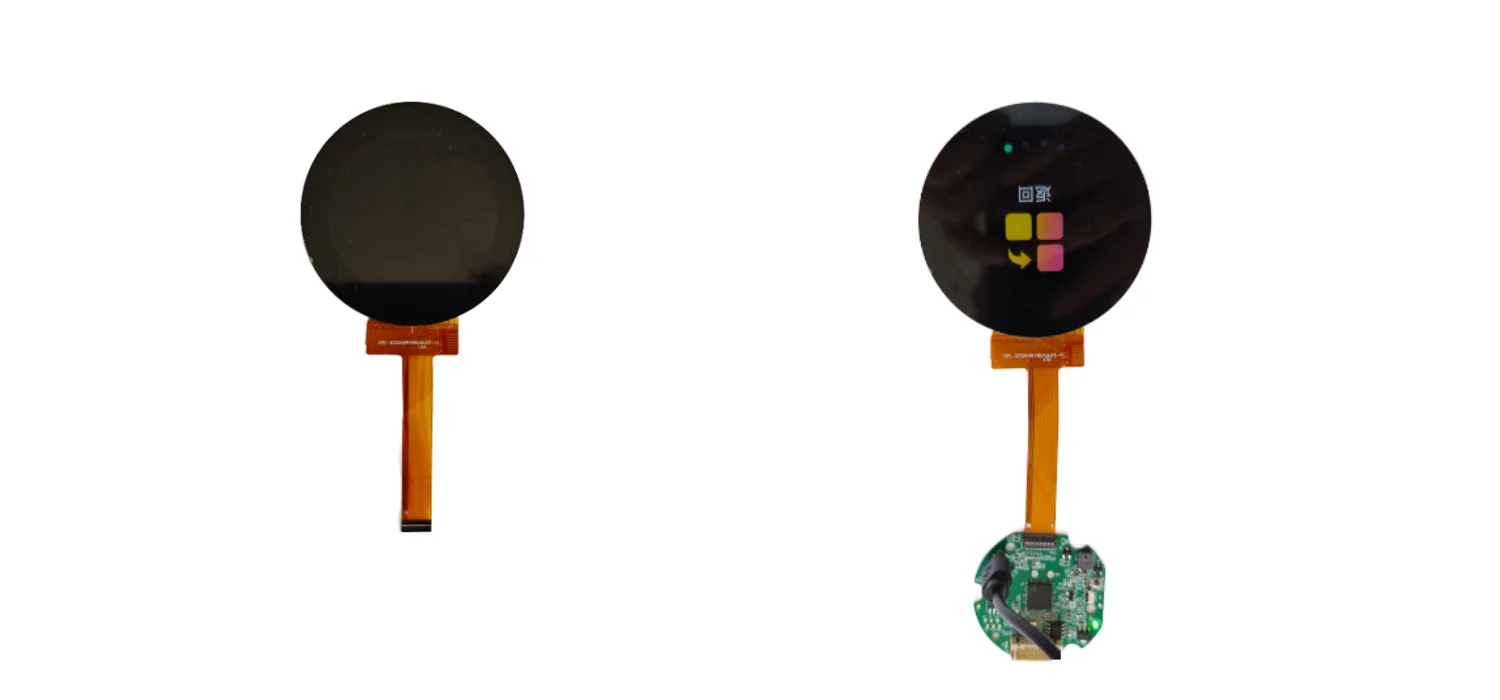

Bu, akıllı ev aletleri ve kompakt kontrol panelleri için özel olarak tasarlanmış 2,1 inçlik dairesel bir dokunmatik ekrandır. SKY-TDM, ekipmanınızın gerçek yapısına ve insan-makine etkileşimi (HMI) gereksinimlerine göre dokunmatik ekranı özelleştirebilir.
Bu 2,1 inçlik dairesel dokunmatik ekran çözümü 480x480 çözünürlüğe ve yaklaşık 56,18 x 59,71 x 2,26 milimetre boyuta sahiptir. Kompakt yapıdadır. ST7701 sürücü entegresini kullanır ve RGB arayüzünü destekler (MIPI arayüzü olarak özelleştirilebilir).
Temel ihtiyaçlarınızı karşılamak için özelleştirilmiş ekran çözümleri sağlıyoruz ve ekran bileşenlerini ekipmanınızın genel endüstriyel tasarımına sorunsuz bir şekilde entegre etmenize yardımcı oluyoruz.
Yuvarlak ekranlar, akıllı ev aletlerinde giderek geleneksel kare ekranların yerini alıyor.
Sorunsuz Endüstriyel Tasarım: Dairesel ekranlar, dikdörtgen ekran ile kahve makinelerinde, hava temizleyicilerinde ve akıllı hoparlörlerde yaygın olan kavisli, silindirik formlar arasındaki görsel çatışmayı ortadan kaldırır. Ekran, ürünün siluetini kırmak yerine onunla bütünleşiyor.
Düğmenin Değiştirilmesi: Pek çok cihaz sıcaklık, hız veya mod seçimi için hâlâ fiziksel döner düğmeler kullanıyor. Dairesel bir dokunmatik ekran, basılı bir kadrandan daha fazla bilgi sunarken, dinamik simgelerle, ayarlanabilir hassasiyetle ve mekanik aşınma olmadan düğmenin işlevini dijital olarak kopyalayabilir.
Kompakt Alanın Daha İyi Kullanımı: Küçük kontrol panellerinde dairesel düzen, dikdörtgen ekranların boşa harcanan köşe alanlarını önler. 480x480 kare piksel dizisi, doğal bir şekilde yuvarlak bir görüntüleme alanıyla eşleşerek mevcut görüntüleme bölgesinin tamamını kullanır.
Daha Güçlü Görsel Odaklanma: Dairesel arayüzler kullanıcının gözünü kontrol panelinin merkezine çeker; bu, akıllı kahve makineleri ve mutfak cihazlarındaki başlatma/durdurma, sıcaklık ayarı veya mod seçimi gibi temel işlevler için idealdir.
Ürün Gruplarında Tutarlı Estetik: Cihaz markaları birden fazla üründe dairesel ekran modüllerini standartlaştırabilir: kahve makineleri, hava temizleyicileri, çamaşır makineleri, satın alma ve envanteri basitleştirirken birleşik bir tasarım dili oluşturur.
Dokunmatik + Ekran Entegrasyonu: Optik bağlantı ve PCAP dokunuşuyla birleştirilen dairesel ekran, neme, yağa ve günlük temizliğe maruz kalan mutfak aletleri için kritik öneme sahip, yalıtılmış, temizlenmesi kolay bir ön panel haline gelir.
Akıllı ev aletleri için, geleneksel hava boşluğu yapılarıyla karşılaştırıldığında, optik Bonding daha entegre bir görüntü efekti sunarak ürünün birinci sınıf hissini vurguluyor.
Dokunmatik paneli ekrana kusursuz bir şekilde bağlayan bu çözüm, hava boşluğundan kaynaklanan görünür ışık yansımalarını etkili bir şekilde en aza indirir ve değişen nem seviyelerinde nem girişini engeller. Çok daha temiz bir ön yüzey oluşturarak özellikle zorlu estetik gereksinimlere sahip ev ürünleri için idealdir.
Bu teknoloji, akıllı kahve makineleri, hava temizleyicileri, mutfak aletleri, çamaşır makinesi kontrol panelleri ve akıllı fırınlar gibi çeşitli cihaz tasarımlarında yaygın olarak uygulanabilir.
Yalnızca 56,18 × 59,71 × 2,26 mm'lik son derece kompakt bir mekanik ayak izine sahip olan 2,1 inç dairesel dokunmatik ekran çözümü, sıkı iç alan kısıtlamalarına sahip uygulamalar için mükemmel şekilde uygundur. 480x480 çözünürlüğü, kompakt kontrol panellerinin montajına sorunsuz bir şekilde entegre olan kare bir kullanıcı arayüzü sunar.
Müşterilerimizle özelleştirilmiş çözümleri aşağıdaki iş akışına göre tartışabiliriz:
Ekran Boyutu → Dokunmatik Panel → Kapak Camı → Laminasyon → Arayüz Yapılandırması → Mekanik Yapı
Farklı projeler, farklı ekran boyutları, en boy oranları, montaj yapıları veya belirli kullanım durumlarına göre uyarlanmış dokunmatik çözümler gerektirebilir. Bu nedenle, özel geliştirmeyi ürününüzün erken tasarım aşamasına entegre etmenizi önemle tavsiye ederiz. Özel ihtiyaçlarınıza ilişkin derinlemesine iletişim sayesinde üstün özelleştirilmiş çözümler sağlayabiliriz.
Bu 2,1 inçlik dairesel dokunmatik ekran çözümü aksamı, I2C dokunmatik arayüzünü destekleyerek dokunmatik işlevin müşterinin ana kontrol sistemiyle sorunsuz bir şekilde entegre edilmesini sağlar.
Ekran performansı açısından bakıldığında ekran 300 cd/m² parlaklık ve 800:1 kontrast oranına sahip. Her yönde 80°'ye kadar geniş görüntüleme açıları sunar ve hem RGB hem de MIPI ekran arayüzleri için seçenekler sunar.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | SIFIRLAMA | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | SIFIRLAMA | NC | SDA | SCK | CS | DCLK | Almanya | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Bu olağanüstü özellikler, kompakt ev aletlerinin etkileşimli arayüzleri için pratik bir temel oluşturur ve kullanıcıların insan-makine etkileşimi (HMI) ihtiyaçlarını tam olarak karşılar.
Her müşteri cihazı benzersiz bir ekran arayüzüne ve farklı bir endüstriyel tasarıma sahiptir. Çeşitli müşteri tabanımıza hizmet etmek için kapsamlı OEM ve ODM özelleştirme hizmetleri sunuyoruz. Özel dokunmatik paneller, özel kapak camı, çeşitli arayüz seçenekleri, özelleştirilmiş FPC kabloları, logo serigrafi baskısı ve özelleştirilmiş parlaklık ve optik parametreler gibi özel gereksinimlerinize göre özel çözümleri tartışabiliriz.
Referans 2,1 inç dairesel dokunmatik ekran çözümümüze ek olarak, seri bağlantı noktası kartları gibi seçenekler de dahil olmak üzere entegre ekran sürücü kartı özelleştirme hizmetleri de sunuyoruz.
1. Gereksinim Onayı: Ekran boyutunuzu, çözünürlüğünüzü, dokunmatik işlevinizi ve kurulum alanınızı paylaşın.
2.Çözüm Tasarımı: Dokunmatik panel, kapak camı ve arayüz konfigürasyonunu öneriyoruz.
3. Örnek Geliştirme: Mekanik ve elektriksel doğrulamanız için prototip montajı.
4. Tasarım Doğrulaması: Uyum, dokunma performansı ve optik etkinin ortak incelemesi.
5.Mass Üretim: Sevkiyattan önce tam denetim ile istikrarlı toplu tedarik.
Erken müdahale önerilir: tasarımınızı standart bir modül etrafında zorlamak yerine ekran aksamını endüstriyel tasarımınıza uyarlayabiliriz.

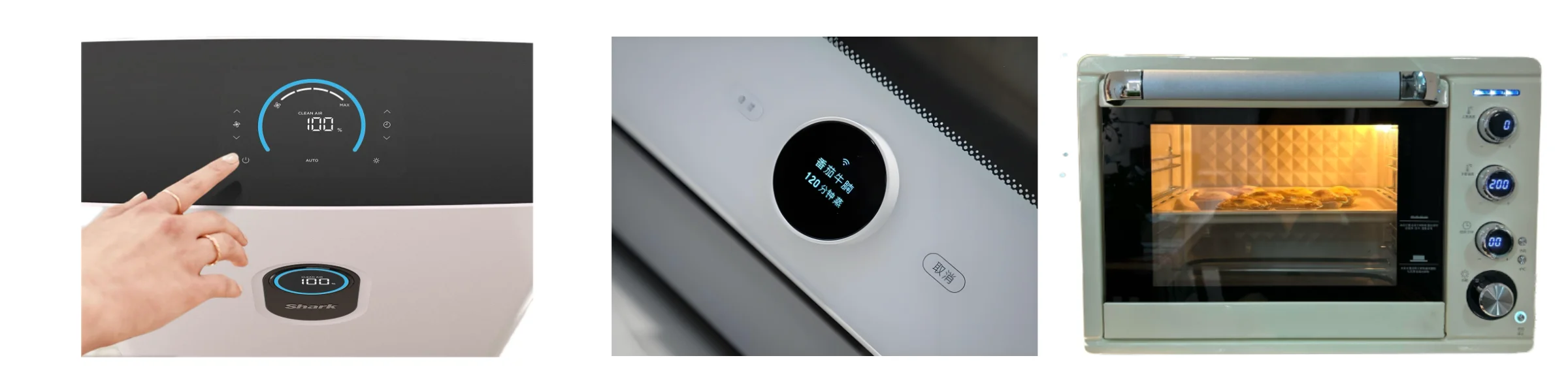

Ekran çözümlerimiz aşağıdakiler de dahil olmak üzere çeşitli akıllı ev ve cihaz ürünlerine geniş ölçüde uygulanabilir:
Akıllı Kahve Makineleri: Dokunmatik kontroller modern ve etkileşimli bir kullanıcı arayüzü sağlar.
Hava Temizleme Cihazları: Kompakt dokunmatik ekran düzenekleri, çeşitli fonksiyonların hızlı bir şekilde ayarlanmasına olanak tanır.
Akıllı Mutfak Aletleri: Pirinç pişirici, fırın ve davlumbaz gibi ürünler için döner düğme işlevine sahip dokunmatik ekranlar sunuyoruz.
Çamaşır Makineleri ve Kurutucular: Ekranlar, yıkama ve kurutma programlarının hızlı bir şekilde seçilmesini sağlarken, çalışma durumunun sezgisel bir görünümünü sağlar.
Yukarıda belirtilen tüm cihaz kategorileri için özel spesifikasyon gereksinimlerinizi karşılayabiliriz.

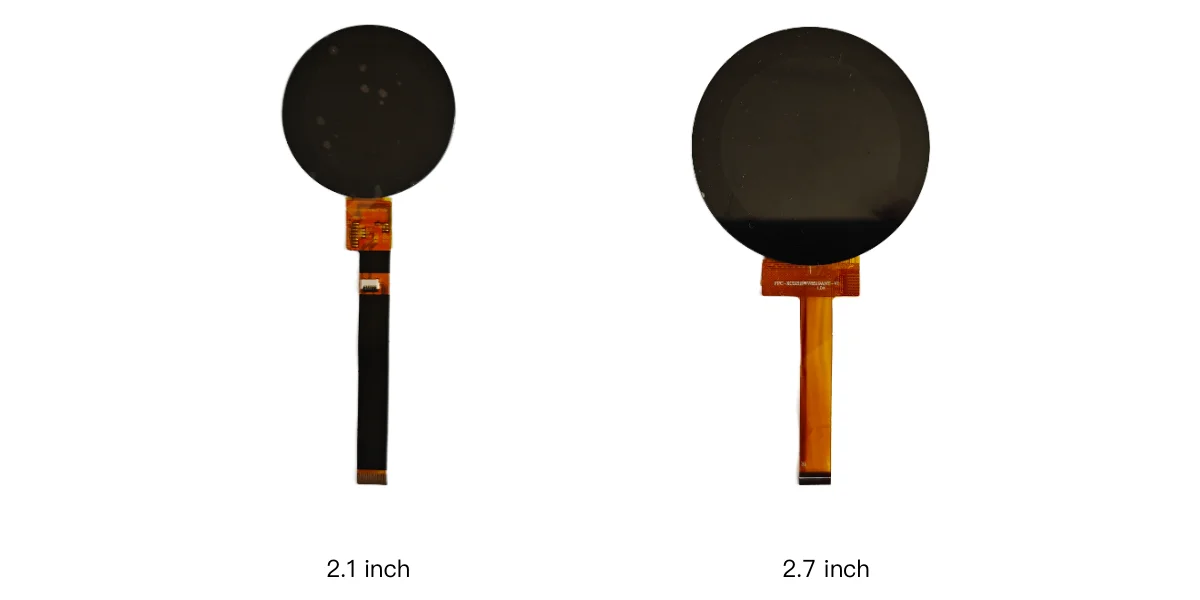

Hayır, daha geniş bir seçenek yelpazesi sunuyoruz. 2,1 inç aksamın yanı sıra 1,6 inç, 2,7 inç, 5 inç ve diğer boyutları da sağlıyoruz. Özel seçim, ürün gereksinimlerinize bağlıdır.
Evet. Dokunmatik paneller, dış şekil, kapak camı için özel yüzey işlemleri, FPC kablo tasarımı ve daha fazlası dahil olmak üzere ihtiyaçlarınızı karşılayacak şekilde tamamen özelleştirilebilir.
Evet. LCD modülünü veya dokunmatik paneli ayrı olarak tedarik edebiliriz. Ayrıca dokunmatik panel olmadan yalnızca kapak camının lamine edildiği bir çözümü de destekliyoruz.
Evet. Bu tür kompakt dokunmatik ekran, nihai uygulama gerekliliklerine bağlı olarak akıllı kahve makineleri, hava temizleyicileri, mutfak aletleri ve diğer akıllı kontrol terminalleri gibi uygulamalar için uygundur.
Evet. Müşteriler, ekran boyutu, dokunmatik panel, kapak camı, tam laminasyon, arayüz tipi ve mekanik entegrasyon dahil olmak üzere özelleştirilmiş gereksinimleri bizimle görüşebilir.
İdeal olarak lütfen gerekli ekran boyutunu, çözünürlüğü, dokunmatik işlevi, kapak camı boyutlarını, kurulum alanını, arayüz gereksinimlerini, çalışma ortamını ve tahmini miktarı belirtin. Ayrıca ürün çizimleri veya 3D gövde dosyalarının sağlanması mekanik değerlendirmemiz açısından oldukça faydalı olacaktır.
Yeni bir ev aleti geliştiriyorsanız, genel ürün gereksinimlerinizi kapsamlı bir şekilde değerlendirmek üzere tasarım aşamasının en başında yer almaktan büyük mutluluk duyarız.
SKY-TDM, ekran boyutu, dokunmatik çözüm, kapak camı ve özel sürücü kartları dahil olmak üzere özel ihtiyaçları değerlendirmek için müşterilerimizle yakın işbirliği içinde çalışabilir. Bu işbirlikçi yaklaşım, uygun olmayan bir standart yapıya uyum sağlamak için genel tasarımdan ödün verme ihtiyacını ortadan kaldırarak kusursuz bir son ürün yaratılmasına yardımcı olur.
Gelecekteki projelerinizi görüşmek için lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin.
